Beräkna sektioner, skapa släntkrön-släntfot
Sektioner ››
Skapa släntkrön/släntfot

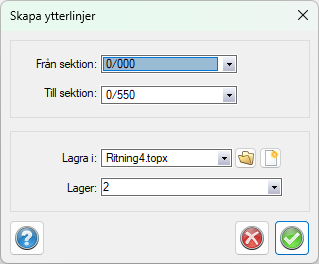

Beräkna sektioner | Till ritning | Skapa ytterlinjer
Kommandot skapar linjer av släntkrön respektive släntfot, det vill säga de yttersta linjerna i tvärsektionerna.
Kommandot skapar de yttersta linjerna i sektionen, det vill säga släntkrön respektive släntfot.
Kommandot är annars likt Skapa linjer i plan genom att man får välja i vilken ritning och i vilket lager resultatet ska hamna i.
Resultatet blir 3D linjer i ritningen. Ytterlinjerna får enbart punkter där man har beräknat sektioner.
Se även Skapa linje i ritning, Skapa slänter i ritning, Skapa multipla linjer i ritning, Lägg in sektioner i ritning, Skapa skärningar mellan lager, Skapa sektioner i plan, Skapa linje från höjd/sida och importera beräknade sektioner till ritning.
