Beräkna sektioner, Skapa sektioner i ritningen
Sektioner ››
Skapa sektioner i plan
Beräkna sektioner | Till ritning | Skapa sektioner i plan

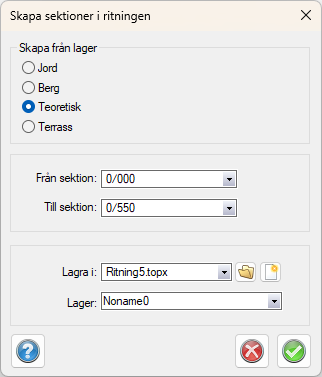

Kommandot skapar sektioner från beräknade sektioner och lägger in dessa i en ritning.
Från en beräknad sektion, TCS, kan man även plocka ut sektionerna. Med dessa kan man välja vilket skikt man vill ha utplockat och det kan vara något av jordterrass, bergterrass, färdig teoretisk väg, överbyggnadslager.
Med kommandot, som liknar att Skapa linjer i plan, kan man skapa samtliga sektioner med beräknade höjder i ett slag. Kommandot använder samma teknik som tidigare, det vill säga att man får ange i vilken ritning samt på vilket lager sektionerna ska hamna.
För att lägga in beräknade sektioner i en sektionsritning ritningen - se Konstruera | Sektion.
Se även Skapa linje i ritning, Skapa slänter i ritning, Skapa multipla linjer i ritning, Skapa skärningar mellan lager, Skapa sektioner i plan, Skapa linje från höjd/sida och importera beräknade sektioner till ritning.
