Beräkna sektioner, Skapa linje från höjd/sidomått
Sektioner ››
Skapa linje från höjd/sidomått
Beräkna sektioner | Till ritning | Skapa linje från höjd/sidomått

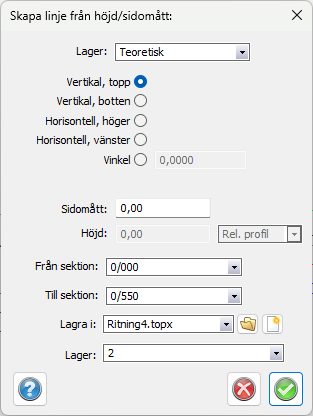

Kommandot skapar linje på angiven höjd eller sidomått mot valt lager. Oftast används kommandot för att "rita" en linje på en terrängmodell eller ett punktmoln på en angiven höjd ovanför profilen.
Lagret som anges och vald sidomått eller höjdangivelse bör kollidera med varandra och för varje sektion hämtas koordinat. Dessa placeras i ritningen. Kommandot används främst på tunnlar och mot punktmoln.
Se även Skapa linje i ritning, Skapa slänter i ritning, Skapa multipla linjer i ritning, Lägg in sektioner i ritning, Skapa skärningar mellan lager, Skapa sektioner i plan, Skapa linje från höjd/sida och importera beräknade sektioner till ritning.
