Visa - Egenskaper

Visa ››

Egenskaper

Ritning | Ritning | Visa | Egenskaper

Ritning | Visa | Visa | Egenskaper

Snabbkommando §

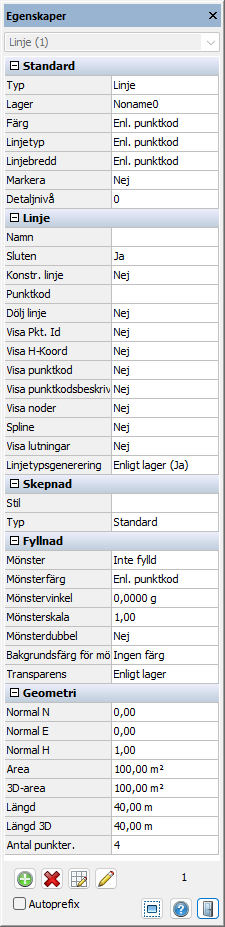

Kommando för att visa samt redigera egenskaper för objekt.

Genom att markera ett antal objekt av samma typ kan man redigera dessa samtidigt, till exempel kan man ändra lager, färg, linjetyper etc. på samtliga linjer samtidigt. Har man markerat olika typer av objekt, till exempel en linje och en text , kan man redigera dess gemensamma typ av information, till exempel lager, färger.

Om flera objekt som har en längd är valda, visas summan av dessa längder. Samma sak gäller om flera objekt med areor är valda; summan av areorna visas. Varken längd- eller areasumman går att redigera.

Det finns olika grupper med information som varierar beroende på vilket objekt som markeras. Vissa val finns under flera olika typer av objekt.

Visa punktkodsbeskrivning
Beskrivning för punktkod går att visa för punkter och linjer i ritningen. Beskrivningen använder samma utskriftsinställningar som koden.

Objekt- och punktattribut
Alla egenskaper och attribut går att placera in som en text i ritningen (egenskapsposition). Textens placering anges som en offset från objektets centrumpunkt så att texten följer med objektet när man flyttar det samt texten uppdateras om egenskapen/attributet ändras.

Skepnad (för linjer)

Möjlighet att sätta en skepnadsstil på linjer. Se Skepnadsstilar.

Grön markering
Egenskaper som placerats ut i ritningen markeras med grönt i dialogen.

Sätt in egenskap
Infoga/flytta en egenskapsposition med insättningspunkt samt rotation. Är flera objekt valda placeras automatiskt egenskapen ut på varje objekts mittpunkt utan rotation.

Ta bort egenskap
Avlägsna en eller flera egenskapspositioner.

Redigera egenskap
Redigera alla egenskapspositioner på objekt.

Redigera egenskap

Redigera positionen för egenskaper du placerat ut i ritningen. Klicka först på den grönmarkerade egenskapen, på pennan, och var i rintningen du vill flytta den. Klicka en gång till för att ändra rotation.

Autoprefix
Sätter automatiskt egenskapens namn som prefix på positionen.

Filterfunktion
Dialogen har en filterfunktion för att filtrera urvalet på objektstyp.

Databasinformation
Visar server, instans, databas, version och versionshanterad.

Hyperlänkar
Länkar (www.adtollo.se) och filer (c:/filnamn.top) blir blå och klickbara. För att lägga in flera filer, lägg in | mellan varje filnamn.

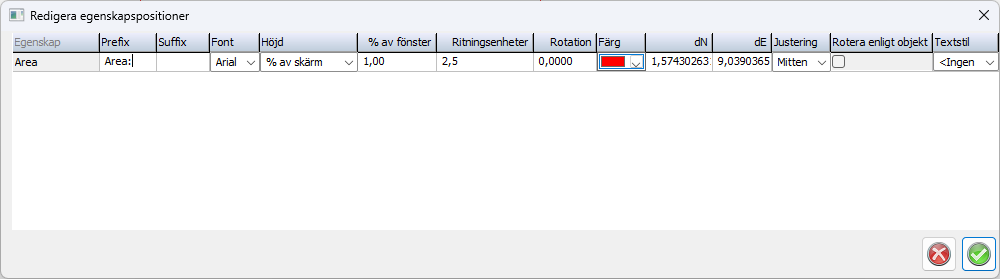

Redigering av egenskapspositionerna

Egenskapspositioner

En egenskapsposition har följande egenskaper:

Egenskap: Anger vilken egenskap den är kopplad till.
Prefix: Text som visas före värdet på egenskapen.
Suffix: Text som visas efter värdet på egenskapen.
Font: Typsnitt på texten*.
Höjd: Höjd på texten*.
% av fönster: Storlek på texten.
Rotation: Rotation på texten.
Färg: Färg på texten, hämtas från objektet som standard.
dN, dE: Offset från objektets mittpunkt.
Justering: Hur texten ska justeras.
Rotation enligt objekt: Bocka i om rotationen ska hämtas från objektet.
Textstil: Textstil på texten.

*Standardvärde hämtas från systeminställningarna under fliken Punktinfo/Egenskaper.
