Skepnadsstilar

System | Skepnadsstilar

Skepnad är en egenskapskategori för linjer där det är möjligt att sätta en skepnad på en linje, exempelvis ett rör eller en vägg. En skepnad på en linje ger en flexibilitet när objekt hanteras som en linje kontra ett 3D-objekt. Exploderar man en linje med en skepnad kan soliderna genereras ut som egna objekt.

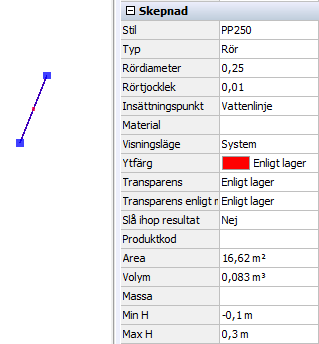

För att sätta en skepnad går du in på linjens egenskap och väljer antingen stil ellet typ.

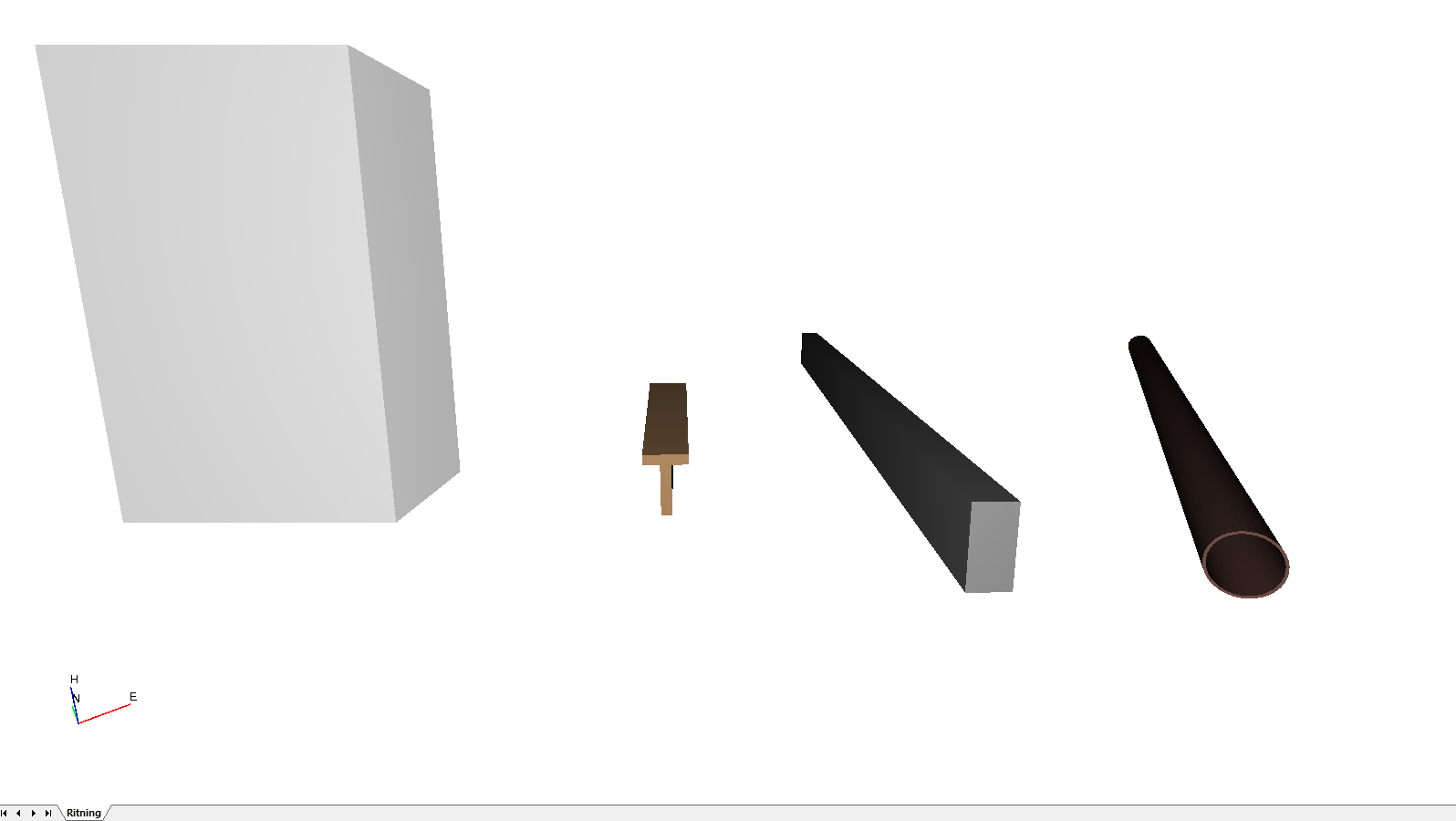

De val av skepnadstyper som finns att välja på är: Rör, Balk, Extrudering samt symbol. När man har valt en av dessa finns möjligheten att ställa in ett antal parametrar. Varje skepnadstyp har specifika parametrar beroende på vilken typ det är.

Balk:

En balk har en höjd, bredd och en rotationsparameter.

För balk kan du välja bland nio olika insättningspunkter för vardera hörn samt centrum.

Rör:

Ett rör har en diameter och en tjocklek

För rör finns fyra olika insättningspunkter; överkant, centrum, vattenlinje och underkant.

Symbol:

Symboler sätts in på symbolens egen insättningspunkt. Här kan man ange horisontellt och vertikalt sidomått. Symboler har även en rotation samt skalparameter.

Extrudering:

Extrudering har endast en höjdparameter vilket drar ut linjen i den tredje dimensionen i riktningen av normalens plan,

man kan även ange ett negativt värde för att extrudera åt andra hållet.

Övriga parametrar är samma som finns för solida objekt, till exempel material, visningsläge, produktkod eller ytfärg.

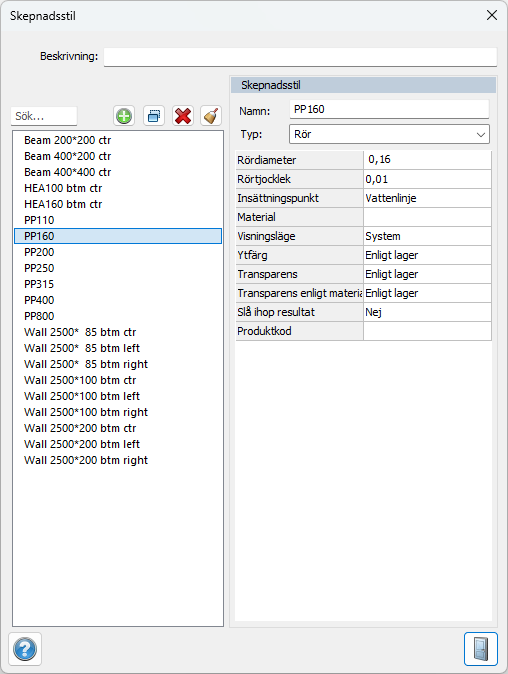

Under Skepnadsstilar, Hem-fliken, har du möjlighet att redigera samt lägga till nya egna skepnadsstilar.

Exporteras en linje med en skepnad till IFC genereras skepnaderna som 3D-objekt.
