Terräng, Nivåkurvor Skapa
Terräng ››
Nivåkurvor
Ritning | Terräng | Nivåkurvor | Skapa
Snabbkommando Skift + Z
Nivåkurvor kan skapas med hjälp av en terrängmodell/punktmoln med valfri ekvidistans.
Gör så här:
- Aktivera kommandot Skapa nivåkurvor genom att gå till Terräng|Skapa nivåkurvor
- Välj den terrängmodell/det punktmoln du vill skapa nivåkurvor ifrån. Du kan välja nyligen (namnlösa) modeller och tidigare lagrade terrängmodeller.
- Välj det intervall, ekvidistansen, för nivåkurvorna.
- Välj faktor för avrundning om du önskar detta, under Mjuka kurvor.
- Gå till nästa flik, Lager, här kan du ange vilka lager olika ekvidistanser ska hamna på. Du kan antingen använda de standardnamn som finns eller mata in egna lagernamn.
- Option: Gå till nästa flik "Text ". Där anger du om du vill ha text (höjdbesiffring) längs med nivåkurvorna fördelade på ett jämnt avstånd eller ej.
- Tryck på Ok.

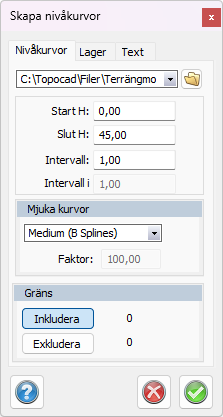

Förklaringar till dialogen
Välj objekt
Välj vilken terrängmodell som ska ligga till grund för nivåkurvorna. Du kan antingen välja en nyligen skapad, ännu ej sparad terrängmodell, eller en terrängmodell lagrad på din hårddisk.
Intervall
Välj med hjälp av listan eller mata in ett eget värde för höjdintervallet. Alla värden större än 0.001 m kan anges.
Punktmolnsintervall
Bestämmer hur tätt det är mellan punkterna i punktmolnet. (1,000 = 1 meter) Avståndet är viktigt för att få till bra nivåkurvor och bör sättas något större än ett generellt avstånd i punktmolnet. Observera att detta gäller enbart nivåkurvor från punktmoln.
Mjuka kurvor
Om du önskar ha avrundning på nivåkurvorna anger du med vilken metod här. Det finns åtta metoder att välja mellan. Dels olika varianter av splines och dels med radie. Anger du radie ska du välja faktor, en siffra mellan 10 och 400 kan användas.
Gräns
Välj mellan att inkludera eller exkludera polygoner som gränser i nivåkurvorna. Nivåkurvor kommer inte att skapas i exkluderade polygoner.
Lager
Under fliken lager anger du till vilka lager olika ekvidistanser hamnar.
Text
Med denna besiffring av nivåkurvorna kommer besiffringen att hamna längs med nivåkurvorna på ett jämnt intervall längs denna. Textstorlek, teckensnitt, antal decimaler, intervall och lager anges. Det finns även ett annat sätt att besiffra nivåkurvorna, se Nivåkurvetext.
