Terräng, Lägg till slänt
Terräng ››
Lägg till slänter
Ritning | Terräng | Redigera | Lägg till slänt
Kommandot lägger till slänter på en terrängmodell, dessa slänter kan gå upp till viss höjd eller mot annan terrängmodell. Slänterna kan även skapa en hylla mot angränsande terrängmodell.
För att kunna använda kommandot behöver du importera in din terrängmodell i en ritning, och välja den genom att klicka på den.

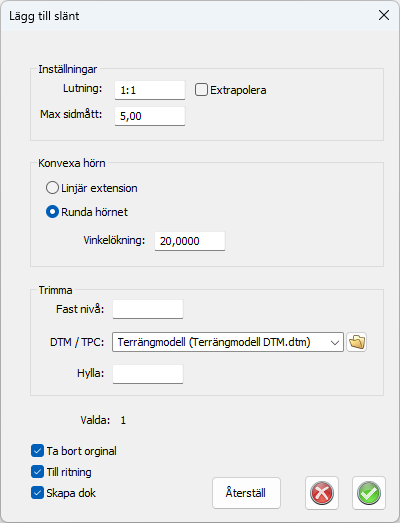

Lutning: Ange lutning på slänten, negativt är neråt.
Max sidomått: Ange ett tal för max gräns på hur lång slänten får vara.
Begränsning/trim:
Om du vill trimma slänten mot en annan modell, förslagsvis befintlig mark.
Fast nivå: Ange höjd som slänten ska gå till.
DTM: Ange en terrängmodell som slänten ska gå mot. Du kan välja en med browsefunktionen eller en tidigare skapad terrängmodell.
Hylla: Ange mått på eventuell hylla. Denna kommer att följa befintlig avgränsande terrängmodell, eller om du har en fast höjd bredda på detta plan.
Välj terrängmodell(er) i ritningen, om du inte gjort det redan.
Ta bort original, tar bort ursprunglig terrängmodell.
Till ritning, skapar nya terrängmodellen direkt i ritningen.
Skapa dokument: Skapar en terrängmodell.
