3D-solid


 Design | Skapa objekt | 3D-solid


Snabbkommando Ctrl+Skift+3


3D solider är en objekttyp som har en rymd och är matemnatiskt korrekt och exakt beskriven. Det finns även 3D mesh som Topocad också hanterar till mindre delar. 3D mesh är en rymd som är omsluten av ytor i trianglar, en sluten terrängmodell.


För att skapa solider i ritningen finns ett antal kommandon:



3D solider


Det finns 7 olika typer av 3D solider. Klicka på den du vill skapa.


  • Kub
  • Kil
  • Pyramid
  • Kon
  • Cylinder
  • Sfär
  • Torus (donut)


De ritas direkt i ritningen och skapas på liknande sätt. Generellt anges en insättningspunkt, en bredd/diameter, en höjd och orientering både för plan och höjd.

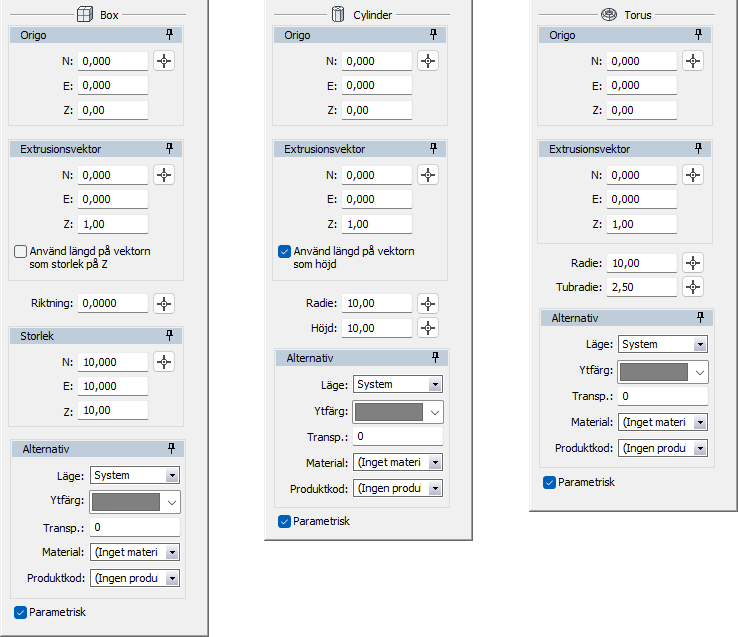

Exempelvis:



Det finns olika typer av insättningar för olika typer av objekt.

För varje objekt kan man sedan ange typ av utritning (System, Trådmodell, Platta ytor, Mjuka Ytor, Trådmodell + Platta ytor, Trådmodell + Mjuka ytor). Detta finns under Alternativ och Läge.

Färg på ytan, eventuell transparens, material och eventuell produktkod kan även anges. Används material används materialets färger och transparens.


Vissa objekt kan vara parametriska, det vill säga att måtten på dessa går enkelt att redigera i efterhand.


Olika solider kan sedan sättas ihop, tas bort från varandra eller behålla dess gemensamma yta. Detta görs i  Modifiera | Booleanska operationer.
