Rörledningsdike

Sektionsmall | Konstruera |Rörledningsdike

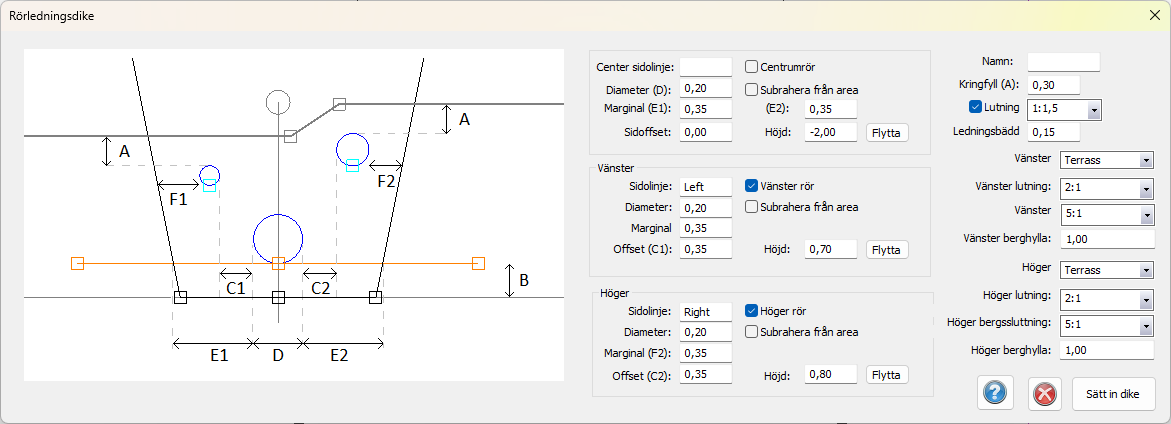

Rörledningsdiket är en submall som vanligtvis sätts in under terrassnivå på en vägkonstruktion. Flertalet rörledningsdiken kan sättas in på samma mall.

Längst till höger i rutan har du möjlighet att fylla i ett namn på rörledningsdiket. Detta namnger samtliga komponenter som ingår i diken (Mängder, lager, sidolinjer).

I fälten för sidolinjer anger man ett namn för sidolinjen som senare kan länkas vid beräknade sektioner. Blankt värde innebär att ingen sidolinje skapas och mallen blir statisk.

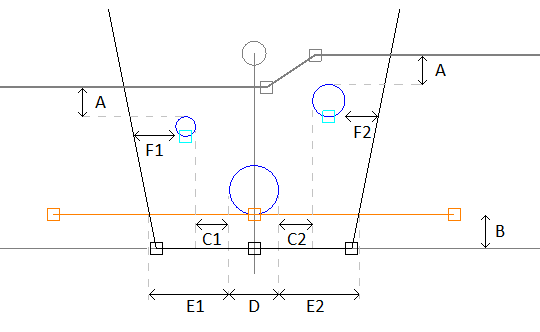

Marginal enligt bilden:

Subtrahera area innebär att fyllnadsarean för kringfyll klipper ut rörets area, detta gör man normalt sett vid diameter 500 mm och uppåt.

Offset på centrumröret från väglinjen i beräknade sektioner. Höjd på centrumrör från profillinjen i beräknade sektioner.

Offset och höjd på övriga rör räknas utifrån centrumröret.

Ledningsbädd, tjocklek (Underkant centrum rör till schaktbotten).

Kringfyll tjocklek överkant rör till överkant kringfyllslagret. Lutning på slänt av kringfyll.

Vänster resp höger anslutning anger lagret som schaktslänter ansluter mot. Normalt sett går detta mot terrasslagret.
