Sektionsmall, sidolinjer
Sektioner ››
Sidolinjer, inställningar
Sektionsmall | Snabbmall | Modifiera | Sidolinjer
Sidolinjer kan pekas ut som geometrilinjer vid beräkningsskedet för att öka möjligheter till en mer dynamisk sektionsmall. I det fallet kommer sidooffset och höjdoffseten som är räknad från centrumlinjen bytas ut mot den faktiska positionen på geometrilinjen i sidoläga i förhållande till centrumlinjen. Centrumlinjens position är utmarkerad med det gråa krysset i sektionsmallen.

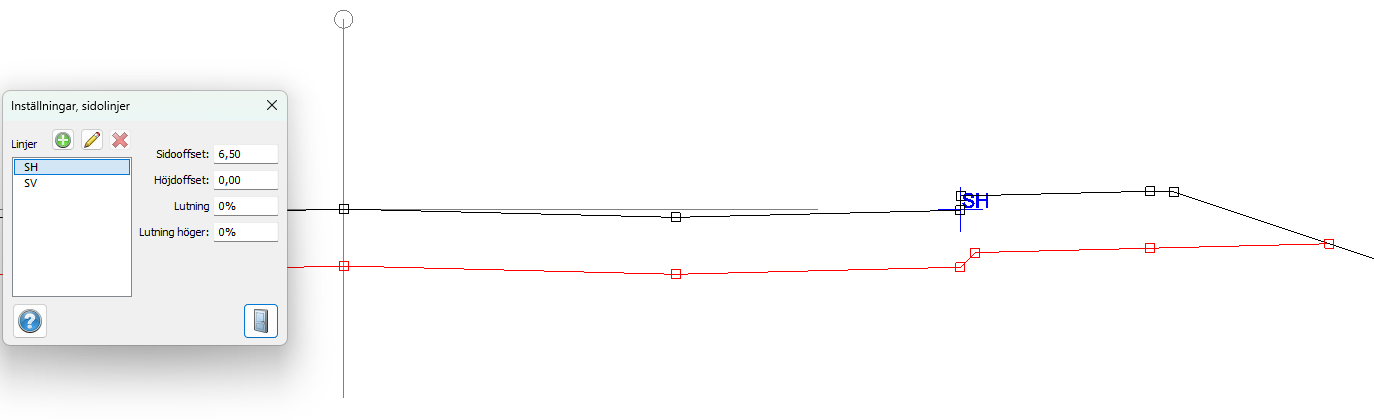

I kommandot kan sidolinjer läggas till, redigeras och tas bort. Man kan ange sidomått och höjdmått vilket gör det lättare att arbeta med dessa mått i mallen.
Sidolinjer kan anges som utgångspunkt till horisontell och vertikal offset för sektionselementen fast lutning och förläng.
