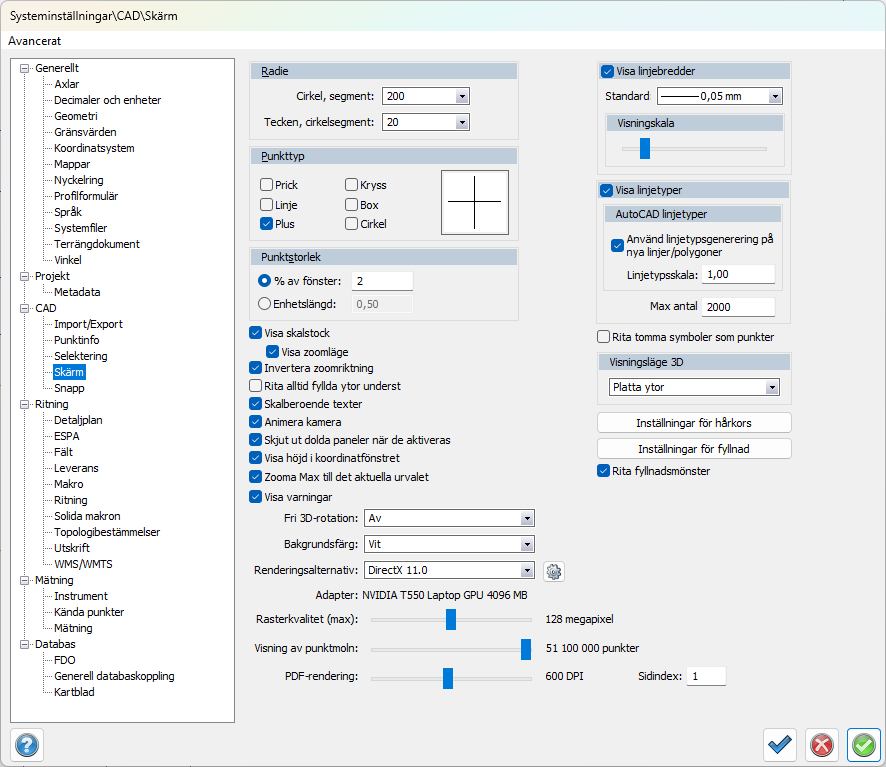

CAD - Skärm

Hem ›› Inställningar ›› Systeminställningar ››

Skärm

Hem | Systeminställningar | CAD | Skärm

Radie

Cirkelsegment anger hur många delar en cirkel ritas ut med. Ange ett mindre värde för snabbare utritning och ett större värde för mer exakt återgivning, speciellt vid stora radier.

Punkttyp

Ange hur du vill att enstaka punkter (noder) ska ritas ut.

Punktstorlek

Ange om punkterna ska ritas ut med ett procentuellt värde och ange värdet eller med en enhet (meter).

Övriga inställningar:

Visa skalstock samt zoomläge nertill vänster på skärmen.
Inverterad zoomriktning ändrar riktning på mushjulets inzoomning.
Ange om fyllda ytor ska ritas underst. I det fallet ritas dess linjer ovanpå ytorna.
Ange om texter ska vara skalberoende på ritningsskalan. Ritningsskalan ställs in under Övrigt|Inställningar.
Ange om den inverterade utritningen av hårkorset ska stängas av. Kan användas i vissa fall för bättre och snabbare återgivning av markörer.

Fri 3D-rotation

Fjärranslutna Topocad-sessioner kan ha problem när muspositionen förs utanför skärmen. Denna inställning kan hjälpa dig rotera utan att riskera att gå utanför din skärm.

Rekommendationen är att inställningen är satt till Auto. Detta innebär att programmet känner av om sessionen är fjärransluten eller inte.

När funktionen är av är muspositionen låst till en position i skärmen, vilket gör att du inte kan hamna utanför skärmen när du rör musen.

På innebär att det inte finns någon gräns för roteringen, du kan rotera i oändlighet.

Bakgrundsfärg

Ange vilken färg bakgrunden ska ha. Vit, svart eller grå.

Renderingsalternativ

Ange displayadapter. Det finns tre val i Topocad:

GDI, inbyggd och har bara stöd för 2D.
OpenGL, 3D, snabb grafikadapter där det finns inställningar för hur hårkors ska ritas ut och om du ska använda ljus.
DirectX, 3D, snabb grafikadapter som kan hanteras i de flesta grafikkort. Inställningar för om ljus ska användas respektive om du vill ha hörnavrundningpåslagen i tre olika nivåer.

Rasterkvalitet

Topocad ställer in rasterkvalitet beroende på hur mycket grafikkortsminne som finns på grafikkortet. Ett annat värde kan anges.

Visning av punktmoln

Punktmoln har en förhandsvisning vid import och extern referens till en ritning för snabbare utritning. Antal punkter som används som defaultvärde anges här.

Visa linjebredder

Här anges om linjebredder ska användas och i så fall med vilken defaultbredd.

Visningsskala

På skärmen visas inte exakt linjebredd eftersom det där används punkter. Hur många punkters bredd som visas kan överdrivas genom att dra zoomskalan åt höger.

Visa Linjetyper

Här anges om linjetyper ska användas eller inte. Används de inte blir det heldragna linjer.

AutoCAD linjetyper

Ange här om linjetypsgenerering ska användas och med vilken skala linjetyperna har.

3D visningsläge

Ange standard för nya solider.

Inställningar för hårkors

I dessa inställningar kan man ange om hårkorset ska vara heltäckande (0) eller ha en viss pixelstorlek. Samma sak med markören. Här kan även färg ställas in för hårkors.

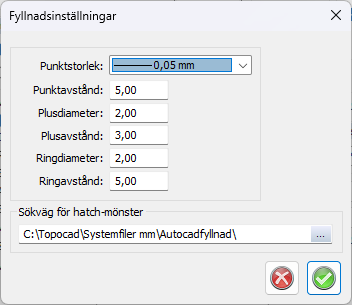

Inställningar för fyllnad

Fyllnadsmönster kan användas från AutoCAD's mönster, så kallade .PAT-filer. Om du har dessa, kan de anges här.
