Inställningar som finns under systeminställningar gäller för nya ritningar som skapas, befintliga ritningar behåller sina ritningsinställningar. Så dessa inställningar under Ritningsinställningar gäller för aktiv ritning.
Skala
Ritningsskalan ställs lämpligen in vid uppstarten av en ritning, om du vill rita i en annan skala än standard. Standard är 1:1000.
Text, linjer och symboler skalas enligt angiven skala i den aktiva ritningen. Texter behöver bockas för i sin egen inställning, se nedan om Skalberoende texter.

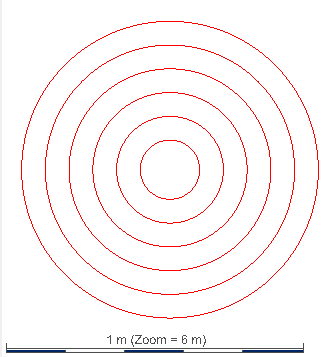

De symboler, texter eller linjetyper som ritas kommer automatiskt att få en anpassad storlek efter ritningsskalan. Se exempel med symbol och skalstock nedan. Ritningsskalan kan även ändras senare.
Symbol i Skala 1:10:
Symbol i skala 1:1000:
Rita alltid fyllda ytor underst
Möjlighet att ange att fyllda ytor alltid ska ritas ut på skärmen först för att förhindra att linjetyper/linjebredder ritas över av överliggande yta.
Skalberoende texter
Ange om texter ska vara skalberoende. Det vill säga att texter kommer att följa ovanstående inställning för skala.
Bakgrundssfär

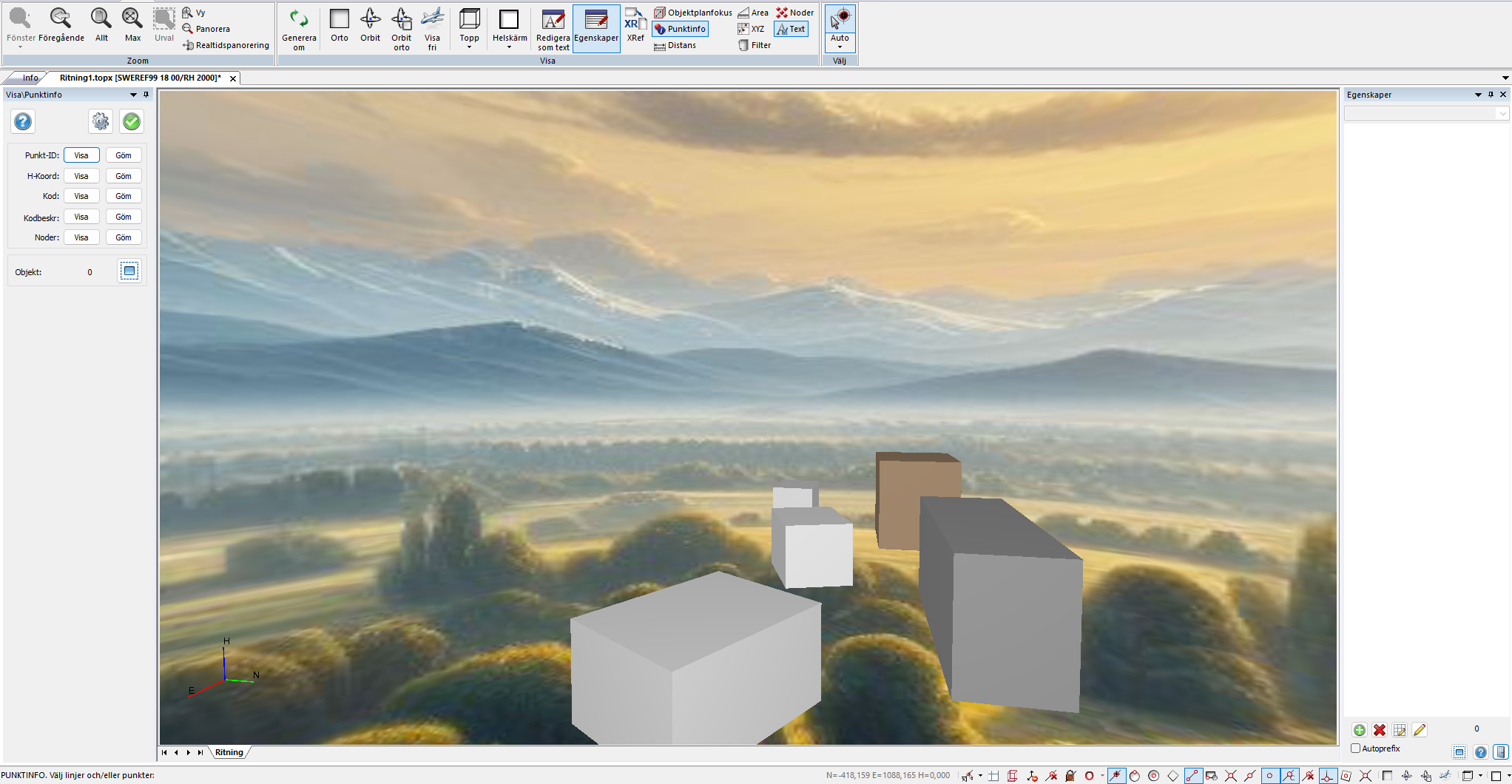

Det finns möjlighet att lägga in en sfärisk bakgrundsbild, som agerar som en 3D-bakgrund. Den är endast synlig i orbit-läge och Visa fri-läge.
Punkt Id, Höjd, Lutning, Punktkod, Egenskaper

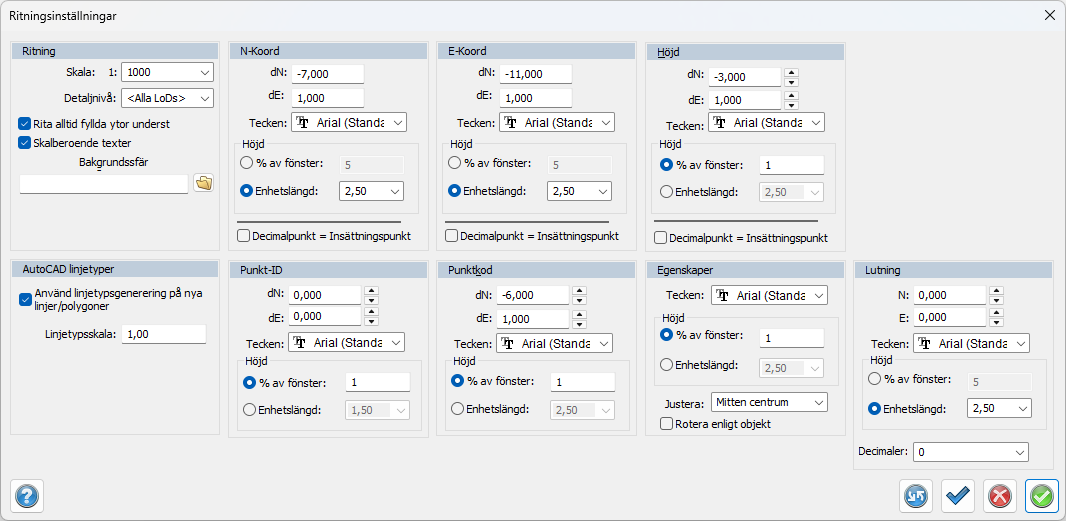

Inställningar som görs här slås igenom i den aktuella ritningen.
Återställ till systeminställningarna
Klicka på den blå knappen som föreställer två pilar för att återställa till systeminställningar.
TIPS!
Linjetyper använder ritningsskalan för uppritning. När man har streckade linjetyper kan detta ge mycket täta eller glesa streck beroende på om ritningsskalan är lämplig för linjetypen eller ej.
