Skapa sektioner
Beräknad sektion | Sektioner | Skapa sektioner
När de generella inställningarna är ifyllda är det lätt att beräkna sektionerna.

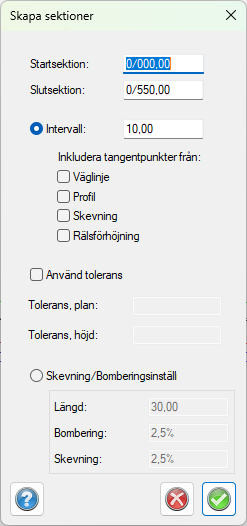

Skapa sektioner. Om skevningsdiagrammet (TCF-fil) har angivits i de globala inställningarna kommer man inte att behöva att skapa skevningssektionerna, detta görs automatiskt. Om inte skevningsdiagrammet är ifyllt kommer Topocad att fråga efter skevnings- och bomberingsinställningar. Om du ska använda dessa kan du antingen köra beräkningen en gång för att skapa dessa sektioner nu eller gå tillbaks och fylla i de generella inställningarna.
Om du inte ska beräkna sektioner efter ett intervall kan du beräkna utifrån Skevning/Bomberingsinställningar.
Om sektionsmallen använder sidolinjer och du inte har fyllt i dem kommer du att få en fråga om att göra detta.
Tolerans i plan och höjd. Om minst en tolerans är angiven kan extra sektioner komma att skapas för att se till att resultatet håller sig inom den angivna toleransen. Endast det teoretiska lagret kontrolleras. Ytterslänter kan endast kontrolleras mot höjdtoleransen. Om båda fälten lämnas blanka görs ingen kontroll och inga extra sektioner skapas. (Detta kan göras senare.)
Välj mellan att skapa sektioner vid tangentpunkterna från väglinjen, profilen, skevningen eller rälsförhöjningen.
För att skapa en enstaka sektion eller några få sektioner mitt i väglinjen anger du start och slutsektion som samma sektion eller nära varandra.
