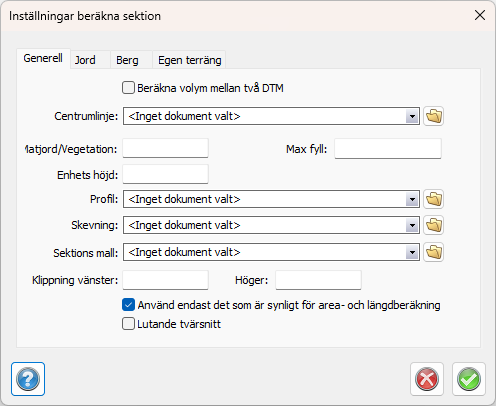

Generella inställningar
Beräknad sektion | Inställningar | Generella inställningar
Generella inställningar kommer upp med automatik när du startar beräknade sektioner. Men du kan när som helst gå in i dialogen igen för att addera eller redigera data.
Beräkna volym mellan två DTM
Anges om du bara beräknar terrängsektioner och inte använder en sektionsmall. I det fallet behövs en väglinje men ingen profil.
Centrumlinje
Centrumlinjen är antingen en väglinje TRL eller en Geometrifil TGF med väglinjedata.
Matjordsavtagning / Max fyll
Här anges tjockleken för matjordsavtagningen. Max fyll anger ett maxdjup vid vägens mittpunkt, överstiger maxdjupet detta värde kommer matjordsavtagning inte att beräknas för denna sektion.
Om det teoretiska lagrets yttersta punkt på ena sidan ligger ovan jord kommer matjordsborttagningen på den sidan att börja med fullt djup vid terrassens ytterpunkt.
Om det teoretiska lagrets yttersta punkt på ena sidan ligger under jord kommer matjordsborttagningen på den sidan att följa terrassen fram till ytterpunkten på det teoretiska lagret, eller tills det att terrassen går under angivet djup för matjordsborttagning. Därefter fortsätter matjorden på angivet djup.
Enhetshöjd
Enhetshöjd anger bergavtagning, generellt över och under en meter. Ange 1 här om du vill beräkna berg över och under 1 meter.
Profil
Profilen anges med formatet TRP eller TGF (med ifylld profil).
Skevning
Ange skevningsdiagram om sådant finns. Detta underlättar vid senare beräkning av sektionerna eftersom man direkt kan beräkna samtliga sektioner.
Sektionsmall
Ange standard sektionsmall.
Klippning vänster och höger
Ställ in en gräns för hur långt tvärsektionerna ska ritas ut. Lämna blankt för att rita ut hela tvärsektionen. Detta är ett visningsläge och ändrar alltså ingen data.
Båda värdena är positiva.
Använd endast det som är synligt för area- och längdberäkning
Använd denna inställning om du har en skarpare kurva i din sektionsmodell, för att klippa av beräkningen så att ingen del räknas dubbelt i din beräkning!
Lutande tvärsnitt
Denna inställning gör att tvärsnitten lutar efter profilens lutning.

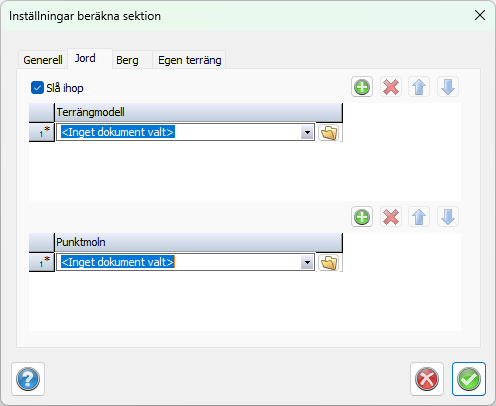

Jordmodell/Bergmodell
Minst en av jord respektive bergmodell måste finnas vid skapandet av sektioner. Modellen kan även vara ett punktmoln eller en solid. Det går att ange flera terrängmodeller för varje slag men det är enbart en av dessa terrängmodeller som används för varje skapad sektion, nämligen den sektion som finns i mitten (vid väglinjen).

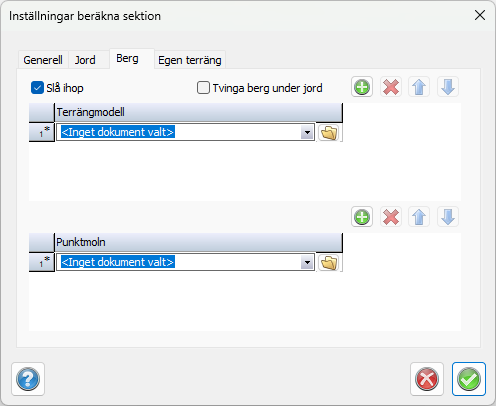

Det finns möjlighet att slå ihop utpekade dokument till en beräkningsyta. Under Berg-fliken kan du välja om du vill tvinga bergmodellen att vara under jordmodellen. Det kan vara användbart när man exempelvis har en jordmodell som är ljusterad efter en terrassnivå och vi ska beräkna en ledningsgrav under terrassen. Då vill vi sänka vår bergmodellen ner till terrasnivå eftersom den redan är schaktad ner till terrassens nivå.
Terrängmodell/Punktmoln
Terrängmodeller har högst prioritet, därefter punktmoln. Det finns möjlighet att välja flera punktmoln på samma gång i dialogen.
Fliken "Egen terräng"
Om du i din sektionsmall har angivit att du ska använda ett eller flera terränglager kan du ange dessa i denna flik. Terränglager är ett valfritt lager som inte är jord (mark) modell eller bergmodell. Exempelvis befintlig väg, lera, vatten.
För att använda egen terräng får du först skapa ett lager som antingen är ibockat som terräng eller tunnel, du kan då även använda detta lager för att definiera areor.
