Skapa ny baslinje från plana objekt


Ritning | Ritning | Egenskaper | Skapa ny baslinje från plana objekt



Gör så här:

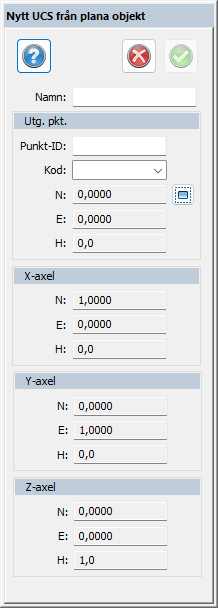

  1. Aktivera kommandot Ritning|Ny baslinje från plana objekt.
  2. För musen över objektet och en kompass ritas ut.
  3. Snappa på en linje så blir origo i närmsta ändpunkt och x-axeln blir i linjesegmentets utsträckning.
  4. Snappa på en cirkelbåge så blir origo i cirkelbågens centrumpunkt. Z-axeln blir i normalen för objektet.




Se även Baslinje
