Skapa en baslinje
Ritning | Ritning | Egenskaper | Baslinje
Snabbkommando Skift + B
Baslinje är ett lokalt koordinatsystem. En baslinje kan även aktiveras och inaktiveras med bibehållna värden.
Det går att ange att baslinjen ska vara tredimensionell, utgå från en höjd, samt om den ska ha en lutning.
Baslinjen kan aktiveras och avaktiveras via kommandot Ritning|Koordinatinmatning. Där kan man även använda baslinjen för ortogonal och polär tolkning.
Baslinjen visas i ritningen genom att N/E eller A/B-mått visas med axlar i ritningen.
Aktuellt koordinatsystem visas som eget verktygsfält. Koordinatinmatning i konstruera linje, punkt, cirkel, redigera linje, egenskaper (punkt, och cirkel) samt redigera som text sker i aktuellt koordinatsystem. Namn på de lokala koordinataxlarna finns under Systeminställning|Axlar.
Aktuellt koordinatsystem visas även med koordinataxlar i systemets origo eller i fönstrets nedre vänstra del om origo ej är synligt.
Skapa en ny baslinje
Välj i rullgardinsmenyn vilket typ av kommando du vill använda för att skapa din baslinje:
- Ny baslinje från plana objekt
Hantera UCS

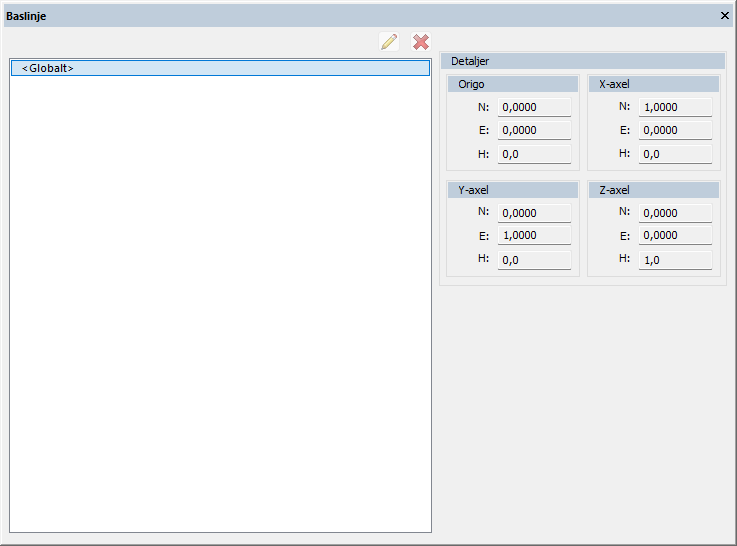

För att återgå till det globala koordinatsystemet går du in i Ritning|Hantera baslinje och väljer Global.
Här finns också information om origo, x, y, och z.
