Visa - Filter

Visa ››

Filter

Ritning | Ritning | Visa | Filter

Ritning | Visa | Visa | Filter

Snabbkommando Skift + F

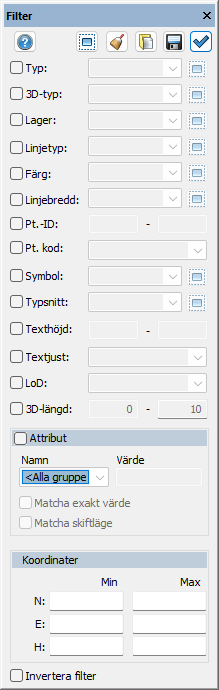

Filterfunktionen gör det möjligt att markera vissa objekt i ritningen. Genom att ange en eller flera olika typer av objekt är det endast dessa objekt som kan markeras i ritningen.
Urvalet sker enbart på den typ av objekt som finns i ritningen.

Typ av objekt, punkt, linje, cirkel, text, attribut, symbol kan väljas.

Lager kan väljas och här kan man även välja flera lager samtidigt.

Linjetyp, antingen enligt lager, symbol, kod eller direkt linjetyp.

Färg, enligt punktkod, symbol, lager eller exakt färg.

Linjebredd, enligt punktkod, symbol, lager eller exakta linjebredder.

Punkt id, ett id eller till – från.

Punktkod, en eller flera kan väljas.

Symbol, en eller flera kan väljas.

Typsnitt, en eller flera kan väljas.

Texthöjd, ett texthöjd eller till – från

Textjustering, en eller flera kan väljas.

LoD, filtrering på detaljnivå.

3D-längd, filtrering på längder. Sätt in två värden, och sök ut längder mellan dessa.

Attribut, filtera på attribut. Tomt värde kan väljas eller så kan ett värde skrivas in. Välj om värdet ska matchas exakt samt om skiftläge ska matchas.

Koordinater

Ange koordinater för filtrering.

Invertera filter

Selektera på allt utom det du har har valt i filtreringen.

Verkställ

Om du har markerat objekt i ritningen innan kommandot aktiveras kan filterinställningar verkställas med denna knapp.

Det går att spara filtret och har du sparat det får du upp det på höger musmeny (se bild) och du kan välja att använda filtret direkt för markering, val av objekt. Se Välj objekt. Det går även att hämta ett sparat filter.
