Vägprofil

Vägprofilen har filändelse .TRP. I vägprofil-dokumentet matar du in hela profilen på din väglinje . Den används bland annat vid volymberäkning för att placera sektionerna i höjd. Profilen kan även tolkas fram ur profilformuläret. En profil kan även ingå i Topocad Geometrifil, TGF. Profil ingår i modulen Geometri.

Gör så här för att mata in en profil:

Skapa ett nytt profildokument. Gå till Nytt och välj Vägprofil (*.TRP).
Mata in elementnummer, sektioner, höjder och eventuella radier. Se uppställning nedan.
Profilen beräknas automatiskt. Notera att det går att tvångsjustera profilen genom att gå till Profil|Justera profil i menyn.
Spara profilen i valfritt namn.
Du kan nu använda den som underlag för beräkningar.

Förklaring till dokumentet

Punkt Id

Valfritt nummer på denna sektion. Även kallat element.

Sektion

Sektionen. Det är viktigt att sektionen överensstämmer med den sektion som används i motsvarande väglinje.

H-koord

Ange höjden för den bestämda sektionen.

Radie

Eventuell radie på detta element. Negativa värden för radier där medelpunkten ligger under radien. Tänk på sur mun (radie) betyder minus och glad mun (radie) betyder plus.

Start lutning

Bäringen beräknas med hjälp av ingående data.

Slut lutning

Även slutbäringen beräknas med hjälp av ingående data. Vid en väglinje bör slutbäringen vara densamma som nästa elements startbäring.

Längd

Elementets längd. Beräknas alltid.

Klotoidparameter

För övergångskurvor i höjd anges klotoidparameter.

Du kan lägga till element (sektioner) i en profil genom att gå till Redigera|Lägg till rad i menyn. För att ta bort en rad kan du gå till menyn Redigera|Radera rad.

Se även väglinjedokument, skevning och profilformulär.

Sortera

Det är möjligt att sortera profilen, dels efter PunktId och dels efter sektion. Anges kommandot ytterligare en gång justeras värden återigen fast då omvänt. Det är även möjligt att sortera direkt på kolumnrubriken.

Justera profil

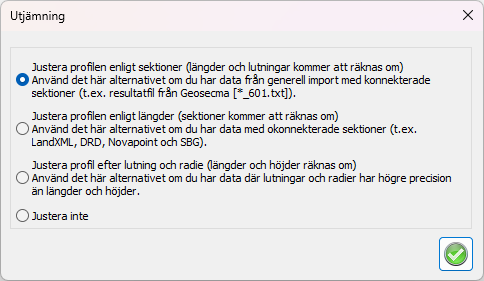

Profilen kan justeras enligt fyra olika sätt, justeringen kan ske vid behov eller

när man kopplar en längdtabell till profilen:

Justera profilen enligt sektioner (längder och lutningar kommer att räknas om).

Detta alternativ används när man har ett dokument där sektionerna är rätt men i övrigt ska det räknas om och justeras. Vid koppling av längdtabell så ska alltså sektionerna

vara framräknade med en längdtabell redan vilket de är vid import från Geosecma.

Justera profilen enligt längder (sektioner kommer att räknas om).

Detta alternativ används när man har korrekta längder men där sektionerna ska justeras efter exempelvis en längdtabell. Används när man har importerat en fil från LandXML (Microstation) och ska koppla mot en längdtabell.

Justera profil efter lutning och radie (längder och höjder kommer att räknas om).

Detta alternativ behåller Höjden på första sektionen men beräknar därefter nya höjder enligt de lutningar som finns. För varje km används höjden igen (annars kan hela

linjen börja luta) och längden på elementet direkt efter varje jämn km kan få en justerad längd (vid koppling till längdtabell). Detta ger att man inte förändrar

lutningar på spåret utan man justerar höjderna något istället. Används bl a när man importerat en profil från Geosecma där man vill behålla lutningarna (för att ej få

lutningar med ojämna lutningstal).

Justera inte

Ingen justering sker, enbart en koppling till en längdtabell.

Kontrollera profil

Kontroll av profil ger en rapport om fel i bäring mellan olika element, om element som är för korta eller för långa (diskontinuitet)

Längdtabell

Längdtabell kan kopplas mot profilen vilket ger att vid rapporter så kommer sektionerna att följa den längdtabellen.

Extrahera kilometer

Profilen delas upp i varje km med start innan kilometern och slut efter kilometern där hänsyn tas till längdtabellens längd på första och sista elementet. Kommandot görs även i kombination med väglinjen och resultat blir ett antal profiler och väglinjer med namn efter km.

Import av vägprofil

Topocad läser en hel del olika filformat för att importera vägprofiler. Filformat som kan importeras är DPL-filer från Vägverkets DRD, LandXML, Novapoint Profil-filer, SGB Profiler och generell import av textfiler.

Export av vägprofil

En profil kan exporteras med hjälp av att markera vägprofilen i textform, kopiera (använd höger mus) och därifrån klistra in i till exempel MS Excel. Det går även

att exportera profilen till LandXML, Novapoint Profil-filer samt SGB Profiler. Det går att exportera en profil till de flesta instrument och fältdatorer direkt.

Förhandsgranskning i profildokument

Fliken för förhandsgranskning av profil finns direkt i profildokumentet. Den aktuella raden i profildokumentet visas med en rund ring i förhandsgranskningen.

Inställning för höjdskala samt möjlighet att visa alla profilnoder finns.
