Terräng, Reparera DTM
Terräng, Reparera DTM
Terräng ››
Reparera DTM
Ritning | Terräng | Redigera | Reparera DTM
Detta verktyg är gjort för att reparera en felaktig DTM.

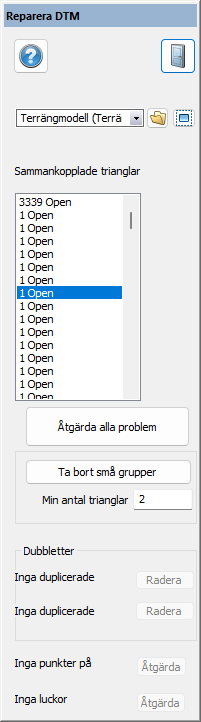

När du har valt en terrängmodell får du upp en lista där grupperade trianglar visas. I exemplet på bilden ovan visas en grupp av 3339 sammanhängade trianglar, och ett antal enskilda trianglar som inte är korrekt kopplade mot den större gruppen. Open/Closed beskriver om gruppen är öppen eller stängd. En öppen grupp sammankopplade trianglar är den vanligaste typen av terrängmodellsytor, en stängd grupp har en volym. Stängda grupper skapas normalt sett från mängdberäkningsfunktioner.
Åtgärda alla problem
Kommer att reparera alla funna problem med terrängmodellen. Detta är det rekommenderade sättet att använda funktionen. Om det finns en modell med många problem och du vill undersöka de olika problemen djupare, kan du hantera dem ett i taget.
Ta bort små grupper
Kommer att ta bort små grupper av trianglar bestämda av det minsta antalet trianglar. Detta är som standard inställt på 2, vilket innebär att enskilda trianglar kommer att tas bort från modellen.
Inga dubblettpunkter
Kommer att ta bort alla dubblettpunkter i modellen.
Inga dubblettrianglar
Kommer att ta bort alla dubblettrianglar.
Inga punkter på kanter
Tar bort trianglar som inte ansluter till en punkt längs en triangelkant.
Inga hål
Skapar trianglar där det finns hål i terrängmodellen.
