Symbolredigeraren

Design | Verktyg | Symbolredigeraren

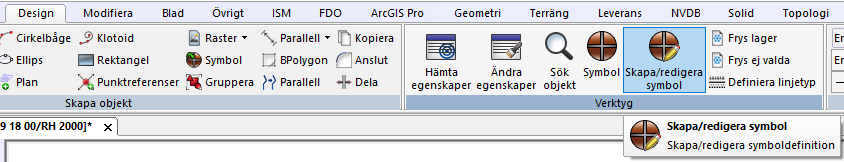

Symbolredigeraren kan användas för att bygga en helt ny symbol eller redigera en befintlig symbol. Med knappen ifrån Design-fliken kan man peka ut en symbol man vill redigera ifrån ritningen.

När du klickar på funktionen så får du göra ett val om du vill skapa en ny symbol eller redigera en befintlig symbol. Vill du skapa en ny symbol via Symbolredigeraren klickar du direkt på OK. Vill du redigera en befintlig symbol klickar du på den. Ett nytt dokument öppnas.

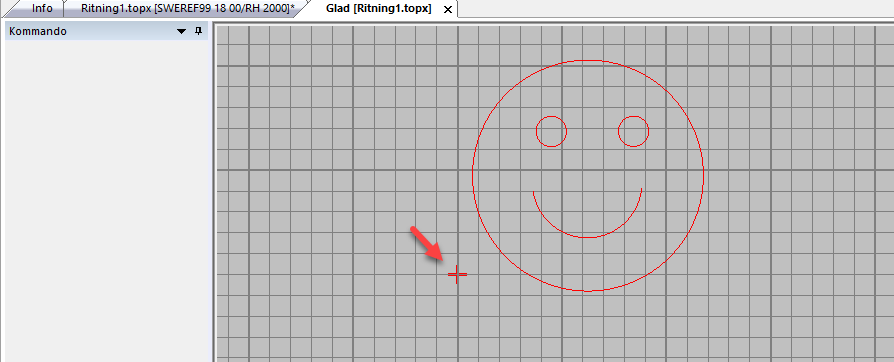

Symbolredigeringsdokumentet är ett dokument som till stor del liknar en ritning .Man kan se symbolnamnet i fliken och vi har färre verktyg tillgängliga för bättre fokus.

Rutnät: Rutnätet är aktivt när man öppnar symbolredigeraren, det kan slås av ifrån den nedre funktionspanelen bredvid snappinställningar.

Rutnätet har en egen snappinställning som kan slås av ifrån snappinställningar.

Insättningspunkt: Den lila punkten är insättningspunkten för symbolen och är origo i symbolredigeraren, dvs koordinat 0, 0.

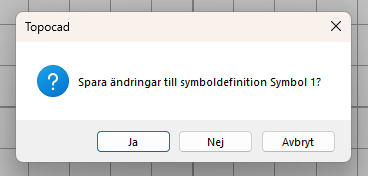

Spara: För att spara symbolen kan man trycka på den vanliga spara knappen med diskettikon eller så kan man stänga ner fliken då man får frågan på bilden nedan.

För att slutföra lagringen av en ny symbol tas man in i Skapa symbol .
