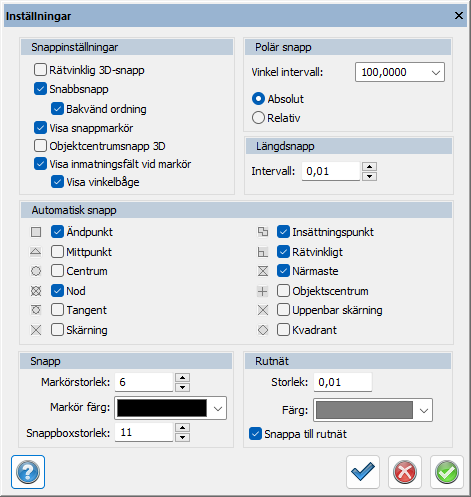

Snappinställningar

Ritning | Ritning | Snapp | Inställningar

Snabbkommando Ctrl+F11

Du når kommandot snappinställningar både från ritningen och från Systeminställningar. Se mer om snappningen under den fliken.

Rätvinklig 3D-snapp
För att snappa i tre dimensioner. Om linjen lutar så blir snappen ej rät om man ser den i 2D.

Snabbsnapp
Autosnapp.

Bakvänd ordning
Snappar på objekt som ligger underst i ritordningen och inte överst.

Visa snappmarkör
Visar snappen med olika symboler.

Objektscentrumsnapp 3D
Snappar på objekt i tre dimensioner.

Visa inmatningsfält vid markör

Visar ett inmatningsfält vid markören där enheter och varv visas. Vilka enheter och varv som ska visas kan ställas in under Vinkel-inställningar.

Visa vinkelbåge

Visar en vinkelbåge runt markören.

Polär snapp
Polär snapp kan anges i programmet. Här anger man vilka intervall som ska gälla för den polära snappen samt om den ska gälla i absoluta mått eller relativt den ritade linjen.

Längdsnapp
Man kan använda längdsnapp. Här ställs intervallet in för den snappen.

Automatisk snapp
Inställningar för vilken/vilka snappar som ska bita vid autosnapp. Vissa kombinationer är inte möjliga. Läs mer under Snapp under Systeminställningar samt Snapp under Snapp.

Snapp
Du kan välja storlek och färg på snappmarkören, även storleken på snappboxen (se bild nedan).

Rutnät

Här kan man ställa in storlek och färg på rutnät som kan slås på exempelvis med kortkommando F7. Man kan välja om man vill snappa mot detta eller inte.
