Skapa, Skapa ritningsblad

Blad ››

Ritningsblad

Ritning | Blad | Skapa | Ritningsblad

Snabbkommando Skift + W

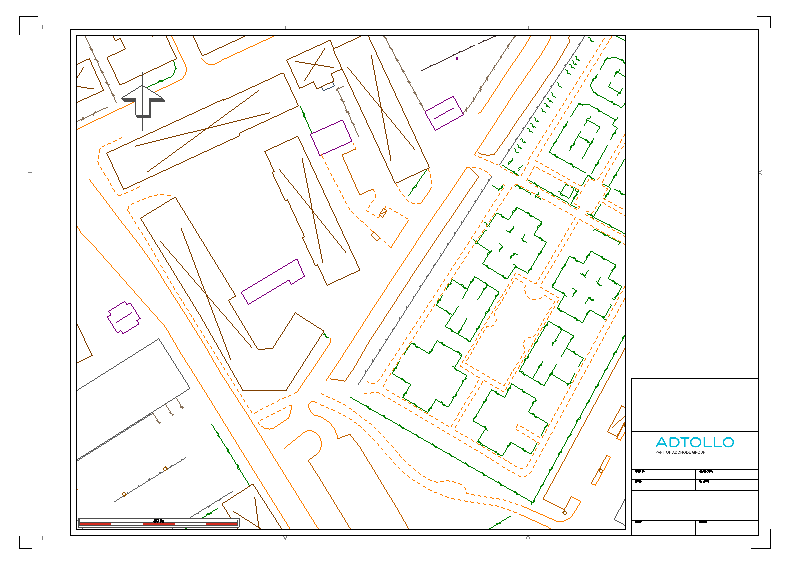

När du ska skapa en ritning börjar du med att skapa ett eller flera ritningsblad. I varje ritningsblad kan du använda en eller flera vyer för att titta på ditt objekt.

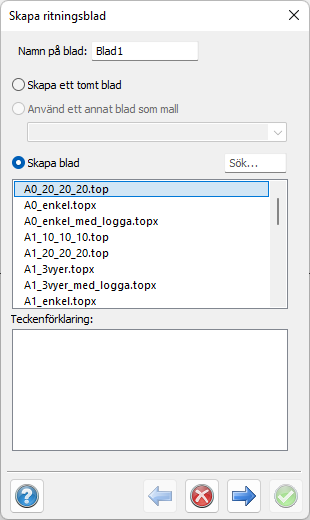

Ritningsblad kan antingen vara tomma, hämtas från definierade mallar (se Hem|System|Mappar ) eller hämtas från ett tidigare insatt ritningsblad i ritningen.

Ett antal ritningsblad bifogas, dessa bygger på olika standarder. Vissa är namngivna så att storleken står först, därefter marginalen upptill, höger kant och nedtill. Till exempel A2_10_10_10. Marginalen på vänster sida är alltid 40 mm.

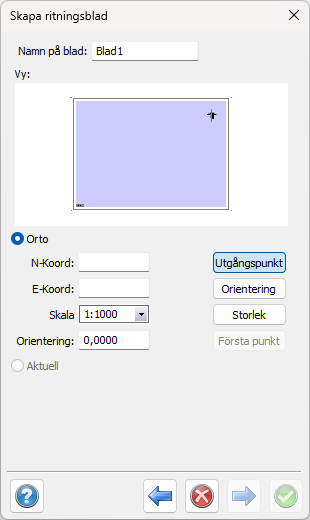

Klicka nästa, finns en vy insatt i mallen kommer man nu att få placera denna genom att klicka it den på önskad plats i ritningen. (Se Vy.)

Du har möjlighet att ändra skala samt orientering och storlek på vyn.

Orto är automatiskt ibockat, men du har möjlighet att ändra till Aktuell. Aktuell innebär att du skapar en vy av det du har öppet i ritningen, ritningens fönster. Det är möjligt att ha en vy in orbitläge via Aktuell.

När du klickar på nästa kommer du att beoende på vilken bladmall du valt ha möjlighet att fylla i värden på attribut. Exempelvis vem som ritat kartan, vilket område den föreställer eller datum och skala.

Klickar du OK efter detta, sätts bladet ut.
