Sektionsvy

Ritning | Sektionsvy

Med denna funktion kan du dra en linje över 3D data, exempelvis ett punktmoln eller en terrängmodell och visa ett tvärsnitt av detta.

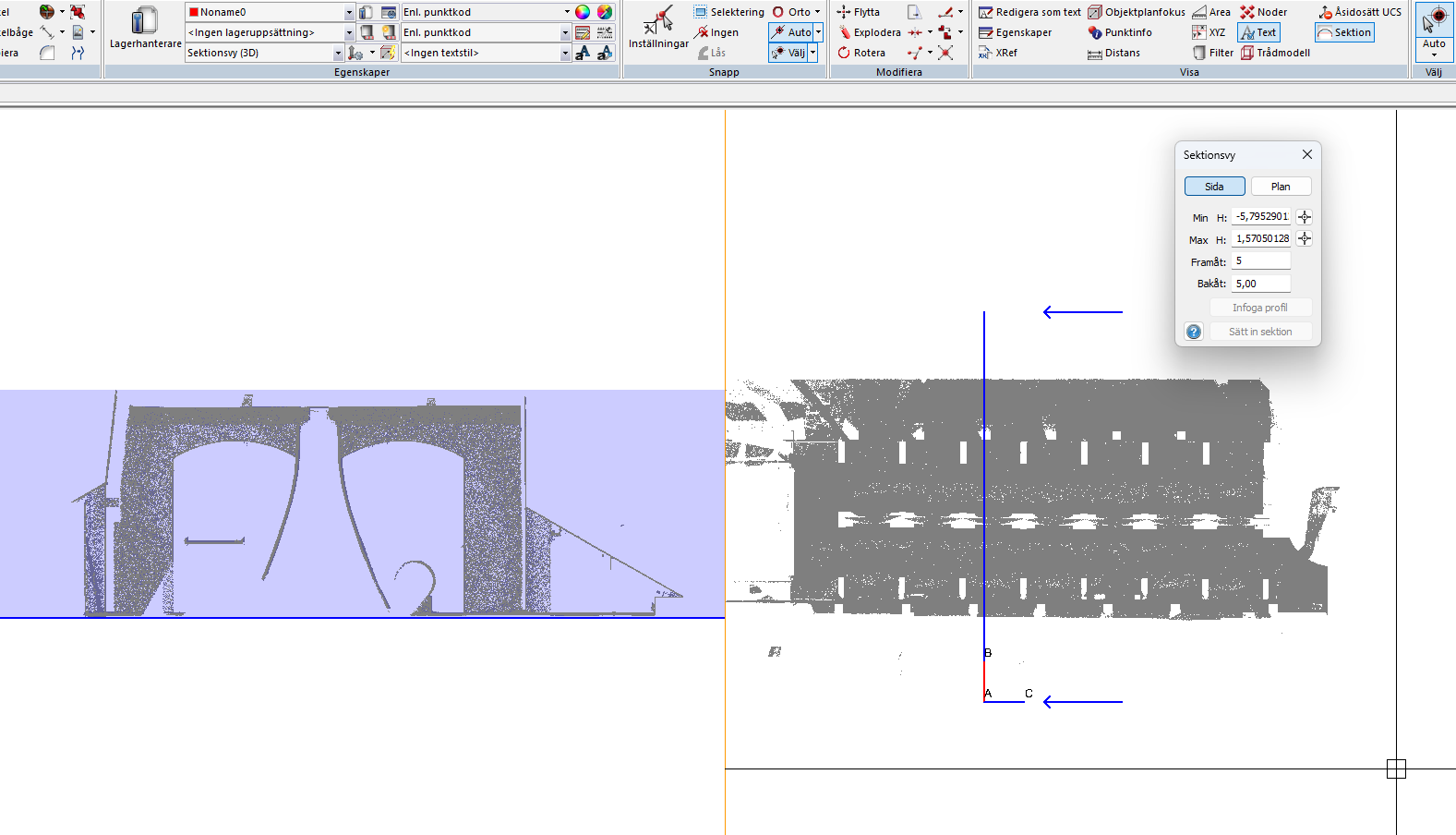

När funktionen startas delas skärmen i två delar, där den vänstra visar sektionsvyn och den högra kan användas som en översiktsvy.

Välj om du vill ha en Sida eller ett Plan.

För Sida drar du ett streck som du kommer få en sidovy över.

För Plan ritar du en rektangel för den yta du vill visa övanifrån. Ställ in höjdnivån som betraktas med parametern Min H.

Parametern framåt och bakåt visar hur lång längd framför respektive bakom linjen/planet som visas i sektionsvyn.

Det är möjligt att infoga en profil eller sätta in en sektion i ritningen. Detta är möjligt för terrängmodeller.
