Mängder specificeras i en sektionsmall. Dessa areor har stor betydelse för de volymer som beräknas och redovisas. Redovisning av areor sker som volymer dels i de rapporter som finns i Topocad och dels som solider vid import till en ritning. Dessa solider kan i sin tur genereras i volymrapporter och de kan bearbetas i de vanliga kommandon för att redigera solider.

Varje mängd ges ett namn och kan ges en produktkod, ritningslager och beskrivning. En färg anges för enklare identifiering. Därefter anges gränser för hur mängden ska beräknas.

Du kan enkelt välja vilken typ av mängd du defnierar. Välj mellan Area, 2D Längd och 3D-längd.

Beroende på vilken typ av mängd får du knappar för att enkelt definiera mängden. 3D längder definieras genom att välja ett lager. Areor definieras enklast genom att välja yta. Här interagerar du mot den utritade mallen genom att klicka på en yta inom mallen eller på ett lager.

Detaljerad beskrivning av mängderna hittar du nedan under mängddefinitioner.

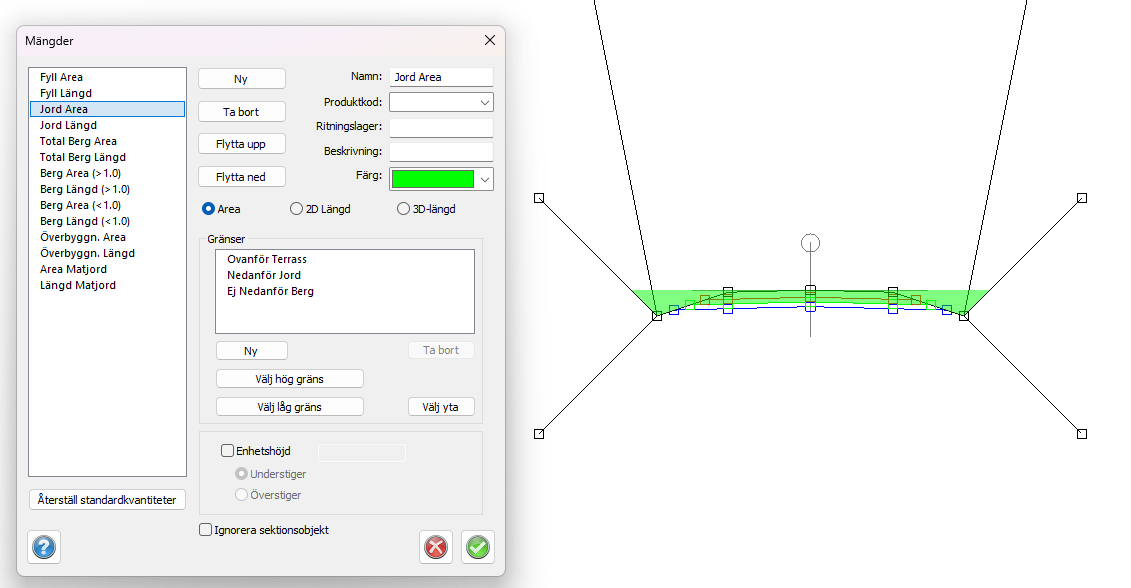

Följande fönster får du upp när du klickar på Ny:

Mängddefinitioner

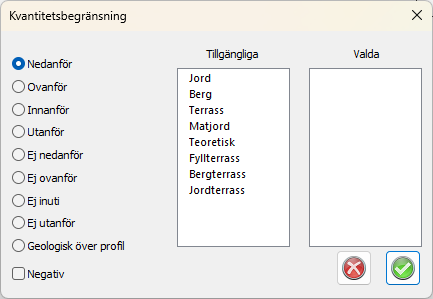

Tvärsnittsarean definieras från valfritt antal lager och värden kan anges:

Nedanför - nedanför ett lager
Ovanför - ovanför (i höjd) ett lager.
Innanför - för lager som omsluter sig själv, exempelvis i tunnlar kan arean beräknas innanför detta. Exempelvis innanför teoretisk sektion och utanför tunnelterrängsektion.
Utanför - för lager som omsluter sig själv, exempelvis i tunnlar kan arean beräknas utanför detta.
Geologisk överprofil - en speciell beräkningsfunktion för tunnlar.

Ej nedanför mm innebär att definitionen är inverterad mot nedanför dvs. allt förutom nedanför angivet lager exempelvis.
Negativ, anger att funktionen inverteras. Detta kan användas för att klippa ut areor eller längder från mängdefinitionen för att undvika dubbel mängdberäkning för fyll/schakt.
