Symboler
Ritning | Övrigt | Ritning | Symboler

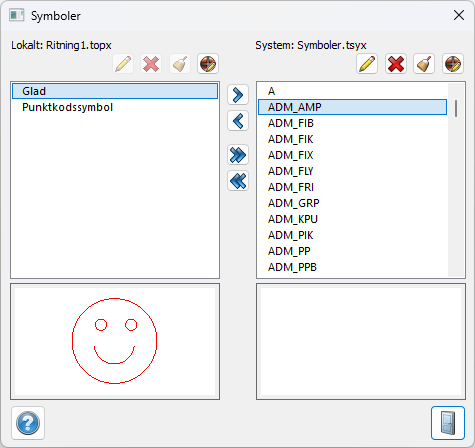

Under de lokala/globala symbolerna kan du placera symboler från ritningen till den globala filen eller vice versa. Den globala symbolfilen är den fil som är vald under Hem|Inställningar|Systemfiler och har ändelsen .TSYX, till exempel Symboler.tsyx.
När du skapar en symbol i din ritning finns den enbart i din lokala ritning. Om du vill ha med den till den globala filen går du in i kommandot Symboler och markerar symbolen samt klickar på pilen "Kopiera till det globala biblioteket" för att föra över den globalt.
Likadant när du importerar en DWG-ritning så skapas symboler av blocken som finns i ritningen. Även dessa kan du föra över till den globala filen om du önskar använda dem i senare ritningar.
Vill du däremot ta med symboler, även symboler som ej finns i ritningen, med i ritningen så kan du föra över symboler från den globala listan till den lokala, det vill säga ritningen. Klicka på pilen "Kopiera till ritningen".
Ett nummer inom parentes betyder att det finns flera symboler gjorda i olika visningsskalor.
