Redigera linje

Ritning | Modifiera | Linje

Redigera linje: Snabbkommando Skift + L

Snabbkommandon i funktionen: Pil vänster/höger navigera bakåt och framåt. Pil uppåt lägger till punkt i linjens riktning, pil nedåt tar bort aktuell punkt, R byter riktning på linjen, C sluter linjen, S är spline.

Redigera linje kan du göra numeriskt via dialogboxen, grafiskt direkt i ritningen eller även via med hjälp av textredigeringsdialogen. (Kommandot Redigera polygon fungerar på samma sätt.)

Här går vi igenom de två förstnämnda sätten.

Gör så här för att redigera linje:

Aktivera kommandot Redigera linje.
Peka på den linje du vill redigera.
Om du pekar mitt på en linje väljs automatiskt första punkten i linjen. Pekar du rakt på en punkt är det denna punkt som är i redigeringsläge. Du ser ett litet kryss på den punkt som är i redigeringsläge, och små pilar som indikerar linjens riktning.
Du kan välja att flytta punkten, numeriskt eller grafiskt, ändra kod, punktnummer, radie, radera punkten och/eller redigera höjd på punkten.
Ange om du önskar att linjen ska vara en sluten linje.
Du kan även ange att det ska vara en konstruktionslinje. Konstruktionslinjer syns inte på utskriften.
Spline skapar en spline istället för polyline.

Dölj linje

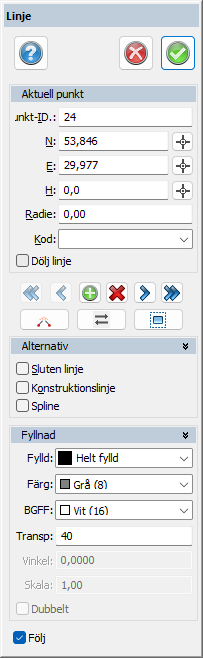

Klicka i för att dölja linje (även hela linjer), eller delar av linje. För att få dem synliga igen, dubbelklicka på noderna (som du får fram genom snabbkommando N) så du får upp dialogen för egenskaper. Här kan du välja Dölj linje - Nej.

- Lägg till punkt
Med knappen lägger du till en punkt i linjen efter den aktuella punkten.

- Ta bort punkt
Tar bort den aktuella punkten

- Bryt
Bryter linjen till två linjer och skapar dubbelpunkt.

- Byt riktning
Linjen kan byta riktning vilket görs genom att klicka denna knapp, en kontrollfråga kommer då upp om man vill byta riktning på linjen.

- Välj linje
För att byta linje, klicka på "Linje" och sedan den linje i ritningen du vill redigera.

Alternativ

Sluten linje
Markeras för att skapa en sluten linje.

Konstruktionslinje
En konstruktionslinje syns på ritningen men syns inte på utskriften.

Spline
Anges om linjen ska vara en spline.

Följ
Markeras denna box kommer punkten att centreras på skärmen och bli enklare att hitta vid redigering.
