Bax/Lyft
Ritning | Geometri | Järnväg | Bax/Lyft
När spåret ska fås att ligga i sitt slutgiltiga läge behöver det finjusteras i sid- och höjdled. Varje sådan förflyttning i sidled kallas för bax och i höjdled för lyft.

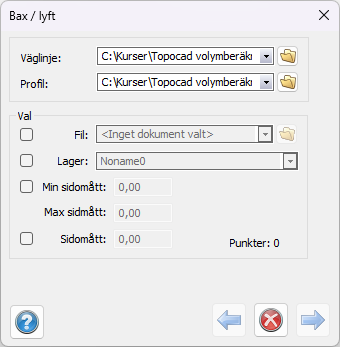

Punkterna som ska beräknas kan väljas ut genom:
- Koordinatfil
- Genom att använda lager som filter med eller utan korridor.
- Korridor - Min och max sidomått från spåret.
För grafisk redovisning sätts bax/lyftprotokollet in direkt i ritningen.
Klicka i ritningen för att få protokollet utritat. Vid det andra klicket sätts protokollet in i ritningen.

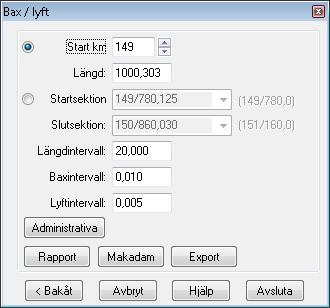

Intervall, baxintervall och lyftintervall för markering i den grafiska redovisningen anges, se bild.

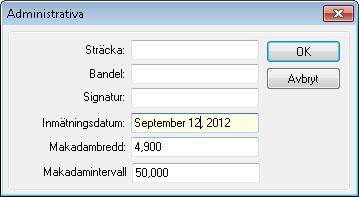

Administrativ information kan anges genom att mata in detta.
Bax/lyft kan köras endast med väg eller endast med profil.
