Ytkontroll

Ritning | Geometri | Väglinje | Ytkontroll

Ytkontroll är en funktion som utför en statistisk acceptanskontroll (SAK). Här kontrolleras en teoretisk vägyta mot insamlade punkter. Differansen visas i rapportform med resultat baserat på skillnaden på teoretisk yta mot inmätt. Detta kontrolleras även mot angivna acceptansgränser.

Jämförelsen görs mellan höjd på koordinaten respektive beräknad teoretisk höjd med hjälp av väglinje, profil och skevningsdiagram.

Gör så här:

1. Markera de punkter du vill ha beräknade och jämförda mot teoretisk väg.
2. Gå till kommandot Ritning|Geometri|Ytkontroll.

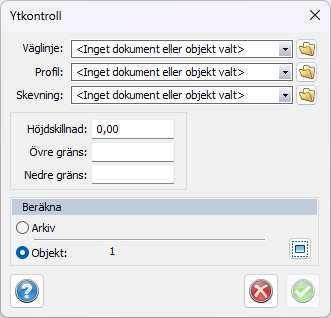

3. Ange aktuell väglinje, vägprofil och skevningsprotokoll. Om inget skevningsprotokoll anges görs jämförelsen enbart mot profilhöjden.
4. Ange eventuell avvikelse mot färdig väghöjd, exempelvis för olika överbyggnadstjocklekar.
5. Ange max och min avvikelse som gäller. Detta åstadkommer en beräkning av utfall gentemot detta.
6. Ange hur resultatet ska visas.
7. Tryck OK.
