Detta kommando beräknar sektioner längs med en väglinje. Se avsnitt om väglinje för mer information om väglinjens format. Kommandot kan även placera linjer på varje valt intervall liksom sektionstext på annat intervall.

Gör så här för att beräkna sektioner längs väglinjen

Välj det lager du vill att de skapade sektionerna ska hamna i.
Aktivera kommandot Sektionsmarkeringar.
Välj en väglinje (TRL eller TGF). Om du tidigare har valt en väglinje så är denna väglinje standard. Om du inte tidigare har valt en väglinje kan du hämta den från en tidigare sparad väglinje, den kommer då att visa sig i ett Väglinjedokument. Om du har modulen Topocad Geometri kan du även välja Profil.
Välj nu från vilken startsektion och till vilken slutsektion sektionerna ska beräknas. Välj även intervall.
Välj även om de skapade punkterna ska ha en höjd och om de ska ha någon kod.
Tryck på Ok. De skapade sektionsskärningarna hamnar i aktuellt lager.

Punker

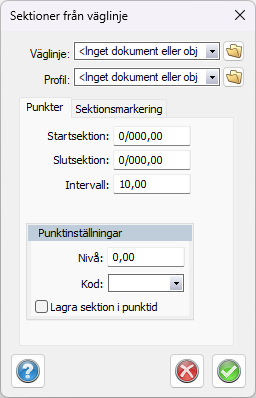

Du kan välja att ange en nivå (höjd) på punkterna samt en fast kod. Dessutom kan du lagra sektionen som PunktId.

Sektionsmarkering
Ange intervall mellan markeringar och bredd på korsande linje.

Text
Ange intervall mellan texter, teckensnitt och texthöjd.
