Följ
Ritning | Geometri | Väglinje | Följ
Funktion för att följa en väglinje framåt eller bakåt.
Gör så här

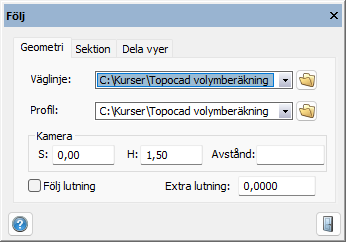

1. Klicka på Geometri | Följ för att starta kommandot. Under Geometri-fliken i kommandot väljer du en väglinje och en profil. Du kan ange kamerans läge (S=sidoavstånd från väglinje, H=Höjdavstånd från profil, Avstånd=Avstånd från den sektionen.) Följ lutning anger om kameran ska vara horisontell eller följa profilens lutning och det går att tilta kameran i förhållande till profilen.

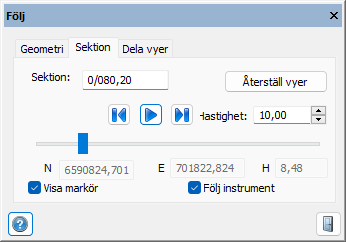

2. Under Sektions-fliken kan du klicka på Start/stopp-knappen för att starta följningen och du ser vilken sektion som visas. Hastigheten är meter per sekund (10 meter per sekund = 36 km/h) En markör kan visas som visar sektionen och var linjen respektive profilen är, dessa är i mitten av markören. Följ instrumnent använder en GNSS-signal från Topocad Fält och följer GNSS platsen och dess riktning.

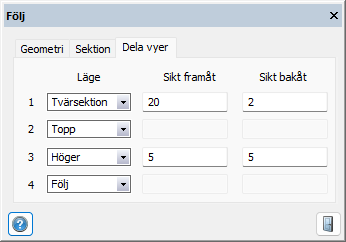

3. Under fliken Delade vyer.
Främre och bortre klippning. Om du exempelvis fyller i 1 så betyder det endast visas en avklippt sektion, 1 meter framåt och 1 meter bakåt.
