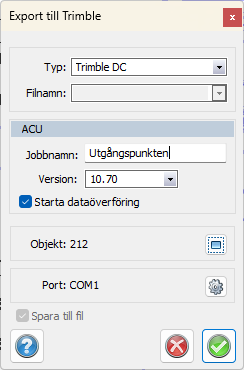

Export till Trimble

Kommunikation mot Trimble instrument är möjligt mot Trimble DC, Trimble Link, Trimble DiNi, JobXML, Geodat, Geodimeter, kontrollenheten (4000), Geodimeter 400 samt Geodat 400. Export av kodtabell till Trimble och export av bakgrundskartan är också möjlig.

Filformatet Trimble DC innebär att man skapar fil som sedan överförs till handenhet. Trimble Link kommunicerar direkt till handenhet. Detta kräver dock ett tilläggsprogram som utgives av Trimtec, vi hänvisar till dem för hjälp att använda Trimble Link.

I kugghjulet kan du ange nummerering och punktkod på data som saknar detta.

Mot Geodimeter fungerar kommunikationen mot instrument med nummer 402 och högre. Export sker mot någon av de seriella portarna som finns på datorn. Det går utmärkt att exportera väglinjer och vägprofiler till modernare Geodimetrar.

Gör så här för att skicka koordinater:

Koppla upp Geodimetern, Geodaten eller kontrollenheten mot datorn. Observera att de seriella kontakterna är hane på datorn och kan bestå av 9 eller 25 pinnar.
Peka på Export under Arkiv och vidare mot Geodimeter. I den översta rutan väljer du, genom att klicka på den, den typ av fältminne/instrument du använder. Det finns även den möjligheten att du väljet auto så känner Topocad av vilken typ av enhet du har.
Normalt står inställningarna rätt men du kan ändå välja de inställningar som behövs för kommunikationen. Detta gör du genom att klicka på knappen Inst.
Välj sedan det filnamn du önskar ge dina koordinater i Geodaten/Geodimetern/Kontrollenheten genom att peka på Filnamn: Då känner programmet av vilka filer som finns i fältminnet/instrumentet. Välj en av dessa filer eller ge ett nytt namn.
Välj sedan de objekt du önskar exportera till ditt fältminne genom att peka på dessa i ritningen.
Tryck på Sänd när du har valt de objekt du önskar exportera.

Gör så här för att skicka väginformation:

Koppla upp Geodimetern, Geodaten eller kontrollenheten mot datorn.
Öppna det dokument du vill skicka, ska du skicka en väglinje eller en vägprofil, öppna denna. Det går att välja motsvarande väglinje/vägprofil i nästa skede.
Peka på Export under Arkiv och vidare mot Geodimeter. I den översta rutan väljer du, genom att klicka på den, den typ av fältminne/instrument du använder. Det finns även den möjligheten att du väljet auto så känner Topocad av vilken typ av enhet du har.
En dialog kommer upp. Välj vilken väglinje och/eller vägprofil som du vill exportera till ditt instrument. Klicka OK Har du valt en väglinje kan du nu även välja en vägprofil och vice versa.
