Dela linje

Ritning | Design | Skapa objekt | Dela linje

Snabbkommando Skift + D

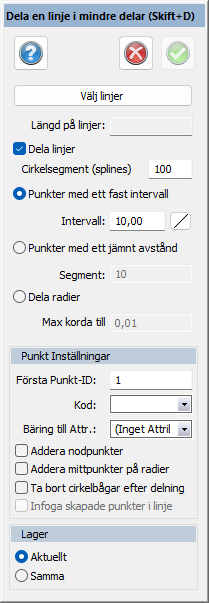

Dela linje är ett kommando som delar in en linje i ett antal linjesegment. Resultatet blir antingen punkter längs med linjen alternativt att linjen delas in i flera kortare linjer. Man kan välja att skapa ett jämnt antal punkter längs linjen eller ha ett jämnt avstånd på linjen (sektioner).

Därutöver kan man välja att ange några olika punktinställningar, till exempel Punkt Id, Kod och bäring till nästa punkt. I detta fall sparas informationen i ett attribut.

Addera nodpunkter

Vid delning av linje kommer även nodpunkterna i linjen att antingen bli punkter (vid punkter) eller att dellinjerna delas även i dessa punkter (vid linje).

Addera mittpunkter på radier

Om man har radier på linjen kommer man att få en punkt, eller linjen bli delad, i en mittpunkt på radierna.

Ta bort cirkelbågar efter delning

Tar bort cirkelbågar och skapar llinjesegment.

Infoga skapade punkter i linje

Lägger till brytpunkter i en linje. För att kunna välja detta val behöver du bocka ur Dela linjer, och sedan välja antingen Punkter med fast intevall eller Punkter med ett jämnt avstånd.
