Export av beräknade sektioner till MBS, LMD och LandXML
Beräkna sektion | Datautbyte | Export
Beräknade sektioner kan exporteras till LandXML, till Georog/Leicas format MBS samt LMD. Det går även att exportera till Topcons RD3-format.
Export till MBS
Georogs/Leicas maskinstyrningssystem Georog kan ta emot MBS-filer. Vid export till MBS skapas ett stort antal filer, det är bra att ange en separat mapp för exporten så att ni har kontroll på de filer som skapas. Dessa är:
- MBS-fil med information om ingående data och vilka andra filer som ingår.
- NSD - NormalSektionsData-filer, Topocad exporterar en fil för varje skapad sektion.
- LIN - Linjefil
- PRF - Profilfil
- Soil.TRM och eventuellt Rock.TRM - terrängmodellsfiler
Export till LMD
Georog/Leica hanterar även LMD-filer som beskriver sektioner med längsgående data istället för sektionsdata som MBS. LMD består i sin tur även den av några filer:
- LMD-fil med ingående beskrivning och information om andra filer som ingår i exporten.
- LIN - Linjefil
- PRF - Profilfil
- GEO-fil med koordinater och länkar till andra ingående filer.
LandXML
Generellt exportformat som hanterar beräknade sektioner, terrängmodeller och geometrier i form av linjedata och profildata. Vid exporten till LandXML finns inställningar för vilka lager som ska ingå i exporten och vilken typ av format som ska exporteras. Detta kan vara 2D punktlista och CrossSecPnt som båda innehåller tvärsektionsdata respektive Linjer som innehåller en trådmodell.
Se mer om LandXML.

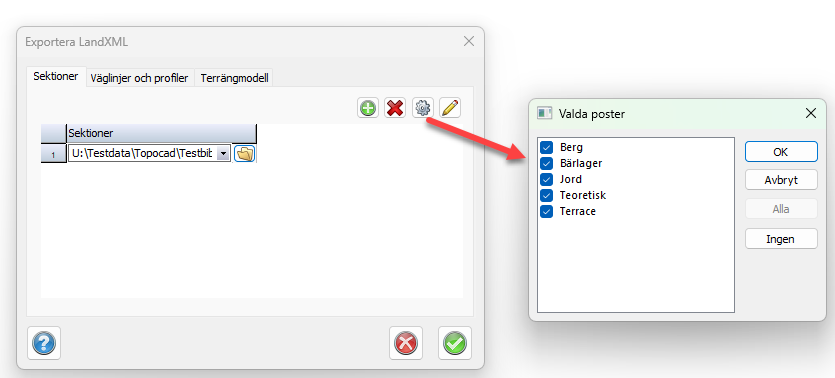

Välj vilka lager som ska ingå i exporten:

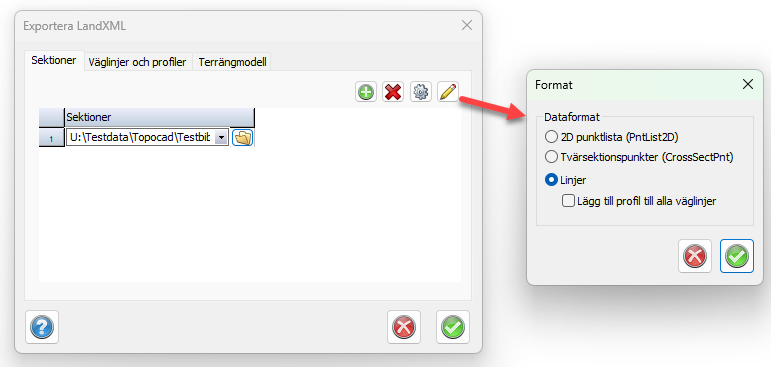

Välj vilken typ av format som ska ingå i exporten:
Vi rekommenderar Tvärsektionspunkter om export ska gå till projektör och Linjer utan profil till alla väglinjer för export till maskinstyrning.
Vid export till befintlig LandXML fil får man valet om man ska addera data till filen eller börja om från start.
Bestäm här vad du vill göra.
