Punktjämförelse
Ritning | Övrigt | Annat | Punktjämförelser
Snabbkommando Ctrl + F
Punktskillnader är ett kommando för att jämföra punkter med varandra.

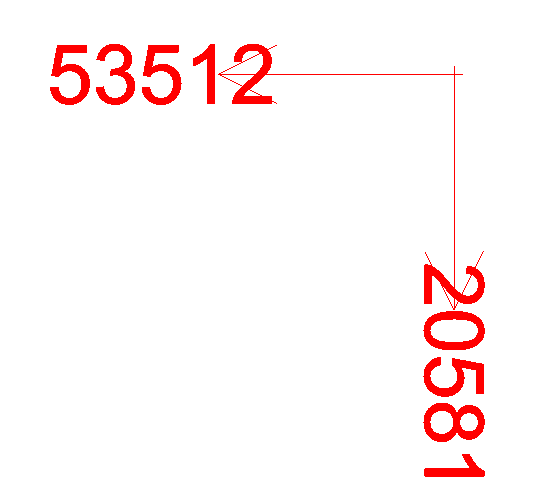

Resultat ritas upp i ritningen i två/tre pilar, dessa pilar kan antingen vara orienterade i koordinatsystemet eller i a/b mått via ett lokalt koordinatsystem.
Höjdskillnad kan visas med hjälp av en pil.

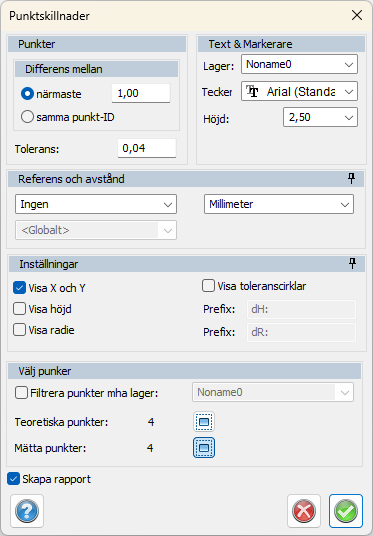

Vid jämförelse av punkter måste man välja tre saker, dels hur urvalet ska ske, dels toleransen och dels hur man ska markera det i ritningen.
Det går även att ange ett lokalt koordinatsystem, en baslinje, för att få markeringarna på denna ledd.
Välj mellan att visa X och Y respektive höjd genom att bocka för dessa alternativ. Prefix kan anges på höjd.
Punkter
Differens
Välj mellan att ta närmaste punkter inom angiven distans eller välja ut punkter som har samma Punkt id.
Tolerans
Ange en tolerans för punktjämförelsen. På rapporten kommer stjärnor markera hur många gånger toleransen överskrids.
Distans
Välj i vilken distans som jämförelsen ska ritas ut.
Text & markerare
Ange på vilket lager respektive vilket teckensnitt som ska användas samt hur stor texten ska vara.
Välj punkter
Man väljer punkter i två omgångar, dels de teoretiska (första, utgångspunkterna) och dels mätta punkter. Sortering kan ske på lager via en inbyggd filterfunktion. Vanliga filterfunktionen fungerar även den.
