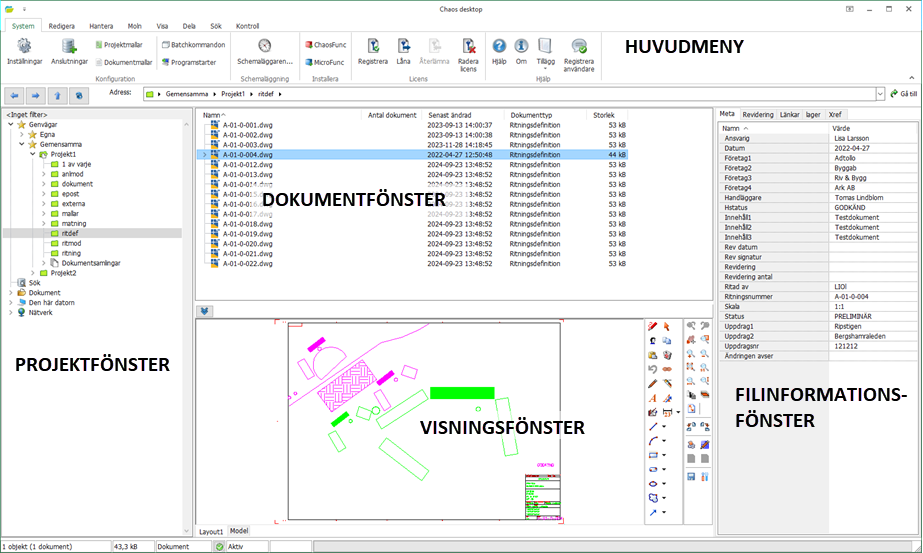

Arbetsytan är uppdelad i fem delar:



  • Menyfliksområde
  • Projektfönster
  • Dokumentfönster
  • Förhandsgranskningsfönster (Viewer)
  • Filinformationsfönster





Menyfliksområde

Här kan du komma åt alla funktioner och inställningar för Chaos Desktop. De flesta funktioner är även tillgängliga via högerklicksmeny. På engelska heter menyfliksområde Ribbon.



Adressfält

Adressfältet ligger under Menyfliksområdet. Här kan du navigera framåt och bakåt med hjälp av pilarna. Du kan även gå uppåt i mappstrukturen med hjälp av uppåtpilen. Om du klickar på knappen Uppdatera (F5) uppdateras endast den mapp du har markerat. I adressfältet visas adressen till den plats som är öppen i dokumentfönstret.


Du kan öppna sökvägen i Utforskaren genom att högerklicka på sökvägen och välja meny "Öppna i Utforskaren".




Projektfönster

Här kan du se var du befinner dig i projektstrukturen, även kallat trädet, när du arbetar med dokument. Förutom det du vanligen ser i Utforskaren visas här även anslutna projektservrar och webbplatser på SharePoint. Under Genvägar finns dina sparade genvägar. Under Lokala kan du lägga upp de projekt (avdelningar, år, etc) som du själv arbetar i. I Gemensamma kan de projekt som din avdelning eller arbetsgrupp arbetar i läggas upp. Hur stor den arbetsgruppen är bestämmer ni själva, det kan vara allt från en person till hela företaget eller kommunen. Se även lokala inställningar. Dokumentsamlingar visas för varje projekt under Dokumentsamlingar. Under Sök visas sökresultatet (träfflista).



Dokumentfönster

Här visas de dokument och/eller mappar som ligger under markerad plats i trädet. Det kan till exempel vara innehållet i en mapp, ett projekt, en dokumentsamling eller sökresultatlistan. Du kan sortera dokument i dokumentfönstret utifrån metadata, läs mer i avsnittet om Visa metadata i kolumner. I dokumentfönstret kan du även se länkade dokument, till exempel modellfilerna till ritningsdefinitioner. För att kunna se modellfilerna så krävs det att du sparat en xr-fil med kommandot XRSAVE.



Filinformationsfönster

Detta fönster innehåller flikar med information om det markerade dokumentet, dokumentsamlingen eller projektet. Den första fliken Meta visar metadata för markerat dokument. Under fliken Revidering visas revideringshistorik. Fliken Länkar visar länkar till andra dokument och fliken Lager visar de lager som finns i ritningar. Antalet flikar beror på hur projektet är konfigurerat, så det är inte säkert att du kan se alla flikar i detta exempel.



Förhandsgranskningsfönster (Viewer)

Här visas en förhandsgranskning av dokumentet. Till höger i fönstret finns en meny där du bland annat kan zooma och lägga till anteckningar (redline) i dokumentet. Öppna förhandsgranskning genom att klicka på ikonen med förstoringsglas eller genom att klicka på Visa förhandsgranskning på menyfliken Visa.


Fönstret går att stänga genom att klicka på knappen med blå pil längst uppe till vänster.
